四端子採樣電阻器 合金精密分流器 (FLH)

德銘特電子 FLH 四端子合金分流器電阻,TCR 低至 20ppm,適用於電流感測產品精密量測應用。

德銘特 FLH 敞開式四引腳合金分流器電阻系列,又稱為四引線採樣電阻、電流感測電阻、或四引腳取樣電阻器。

採用開爾文四端子配置電阻器 (Kelvin four-terminal resistors),可確保電流作用於兩個相對的端子,測量其他兩個端子的檢測電壓,從而降低端子之間的電阻值和溫度係數的影響,而得到更精確的電流測量值。

FLH 四引線合金分流器採用 U 形設計,高脈衝特殊合金元件構造,可提高了該電阻器的功率和擴大操作溫度的範圍,具有低阻,低感,高可靠性等特性。低至 ±20ppm/°C 溫度係數,更提供優異的性能,適合多種應用。

提供 3W 額定功率,阻值可小至 0.0003Ω,公差精度低至 ±1%、±2%、及 ±5%,電感量小於 10 nH 納亨,溫度係數 ±20ppm/°C、±50ppm/°C 可供選擇,適合電流感測、取樣、採樣、檢測等電子設備產品應用。

德銘特電子採用現代技術和生產方法,不斷升級生產設備,提供完整的低阻值的電流檢測電阻產品,及全方面電流感測分流器的產品信息和應用資訊,產品符合 RoHS 要求。

FLH 系列作為電流分阻器、電流檢測電阻產品應用,可按客戶的需求,訂製長/寬尺寸。特殊的阻值、及產品最新信息,請與德銘特業務部洽詢。

下載 PDF 版本: 四端子採樣電阻器 合金精密分流器 (FLH)

特性 :
  1. 符合 ROHS 要求。
  2. 電感小於 10nH (納亨),阻值低至 0.0003Ω。
  3. TCR 溫度係數 ±20ppm/°C 和 ±50ppm/°C。
  4. 標準額定功率 3W,公差精度 ±1%,±2%,和 ±5%。
應用 :
  1. 電流採樣、驅動技術。
  2. 汽車電子、通訊系統。
  3. 功率電子、家電控制器。

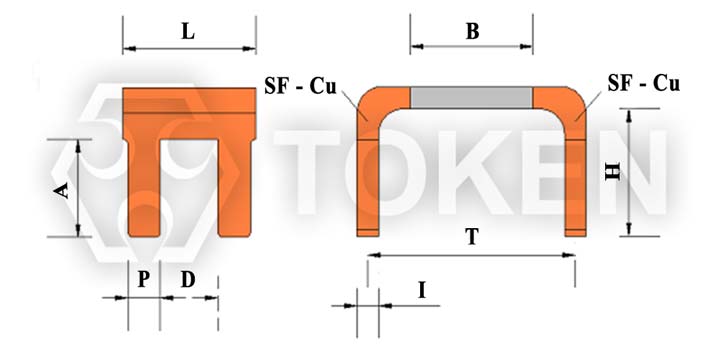

精密採樣電阻 (FLH) 尺寸規格 (單位:mm)
精密採樣電阻 - FLH 系列 尺寸圖
精密採樣電阻 - FLH 系列 尺寸圖
規格 B (mm) W (mm) L (mm) A (mm) P (mm) H (mm) D (mm) I (mm)
FLH-M-0m30 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 1.43±0.3
FLH-M-0m50 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.86±0.3
FLH-M-R001 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.44±0.3
FLH-M-R002 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.63±0.3
FLH-M-R003 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.43±0.3
精密採樣電阻 (FLH) 表面溫度曲線
表面溫度曲線圖
表面溫度曲線圖

精密採樣電阻 (FLH) 溫度係數曲線
溫度係數曲線圖
溫度係數曲線圖
精密採樣電阻 (FLH) 環境測試
測試項目 規格標準 測試方法
冷熱循環 ±0.5% JESD22
(-55°C 到 +125°C) 1000次。靜置 24±2 小時後量測。
高溫測試 ±0.5% MIL-STD-202
1000小時 於T=125°C未通電。靜置 24±2 小時後量測。
耐濕測試 ±0.5% MIL-STD-202
未通電 t=24 小時/次,不含 7a 和 7b 步驟。靜置 24±2 小時後量測。
濕度測試 ±0.5% MIL-STD-202
1000小時 85°C/85%RH。備註:指定條件:10% 工作功率。靜置 24±2 小時後量測。
操作壽命 ±0.5% MIL-STD-202
條件 D 穩定狀態 TA=125°C 額定功率。靜置 24±2 小時後量測。
可焊性測試 95% 覆蓋。 J-STD-002C
245°C±5°C, 5s+0.5s/-0。
振動測試 ±0.5% MIL-STD-202
"5g 20分鐘,3 方向 12 次循環。"備註:用 8"X5" PCB 031" 厚 7" 安裝於較長一邊的相對兩邊角落,固定點位於 2 英寸以內。測試頻率為 10-2000Hz。靜置 24±2 小時後量測。
耐焊性測試 ±0.5% MIL-STD-202
260°C±5°C,10s±1s。靜置 24±2 小時後量測。
短時間過負載 ±0.5% MIL-STD-202
5倍額定功率5秒。靜置 24±2 小時後量測。
熱衝擊測試 ±1% MIL-STD-202
-55°C/+125°C, 300 次循環, 最大傳輸時間 20秒, 靜置 15 分鐘。
精密採樣電阻 (FLH) 降額曲線
額定功率 vs 環境溫度 (降額曲線圖)
額定功率 vs 環境溫度 (降額曲線圖)
精密採樣電阻 (FLH) 內包裝
(FLH) 內包裝規格
(FLH) 內包裝規格
包裝規格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1

精密採樣電阻 (FLH) 外包裝
(FLH) 外包裝規格
(FLH) 外包裝規格
包裝規格 L/mm W/mm H/mm
B1 170 120 50
B2 240 180 115
B3 230 170 200
B4 250 250 250
B5 300 300 300
四端子採樣電阻器 合金分流器 (FLH) 料號標識
FLH M R001 F
型號
FLH
材料
M 錳銅
K 鎳鉻
阻值 (Ω)
0m30 0.0003Ω
R001 0.001Ω
R003 0.003Ω
阻值公差 (%)
J ±5%
G ±2%
F ±1%
