陶瓷濾波器的參數與術語
什麼是陶瓷濾波器:
陶瓷濾波器是一種濾波器，採用壓電陶瓷作為電氣機械傳感器和機械諧振器。在一個單元組件，它同時提供了電氣和機械特性。

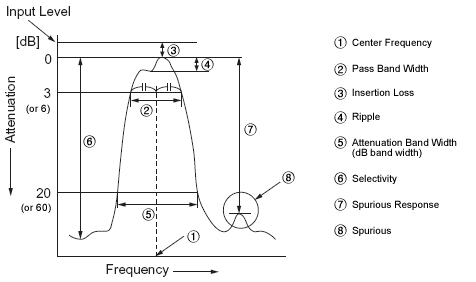

陶瓷濾波器頻率特性
中心頻率 Center Frequency (符號：f0; 單位：Hz):
f0 標誌在通帶竟度中心的頻率。然而，一些產品表示中心頻率為最小損失點。
通帶竟度 Pass Band Width (符號：PBW; 單位：Hz):
標誌著兩頻率之間的差額在衰減為 3dB 水平線的最小損失點。
插入損耗 Insertion Loss (符號：IL;單位：dB):
表示輸入和輸出的比率在最少損失點分貝。某些產品的插入損耗為在中心頻率的輸入和輸出的比率。
波紋 Ripple (單位：dB):
如果有波峰和波谷的通頻帶寬，波紋表達電壓最大峰值和最低谷值之間的差異水平，這是用 dB 表示。
衰減帶寬 Attenuation Band Width (符號：ABW; 單位：Hz):
標誌著兩頻率之間的差額在衰減某一 dB 值的水平線的最小損失點。
（例如：表示當一個點衰減變成20分貝，在 10.7 兆赫濾波器。）
選擇性 Selectivity (單位：dB):
表示為從中心頻率衰減的去諧點。
（例：衰減的 ±9 千赫從中心頻率的去諧點在 455 千赫濾波器。）
假響應 Spurious Response (符號：sp; 單位：dB):
表示為在阻帶範圍的最小衰減點和在通頻帶寬的最低損失點之間的不同的電壓比率，使用分貝 dB（由每一個濾波器具體指定停止範圍）。
假性信號 Spurious:
表示為在寄生（不需要）振動與頻率對抗的響應頻率，基本振動除外。
底部標高 Bottom Level (單位：dB):
表示在指定的頻率範圍內，沒有主響應和假性信號的平均或最小衰減。
輸入/輸出阻抗 Input/Output Impedance (單位：Ω):
表示為在壓電陶瓷中心頻率的輸入和輸出端內部阻抗值，，單位表示 Ω。 即使壓電陶瓷的輸入和輸出端相反對調，使用仍然沒有問題，因為輸入和輸出阻抗是對稱且實質上幾乎是相同的值。
阻抗匹配 Impedance Matching:
當連接一個電路到另一個，或一個組件到另一個，或一個電路到另一個組件，電力能源供應是最有效的從信號源到負載，如果信號源阻抗和負載阻抗是相同的。 如果這些阻抗不匹配，電能就會以反射的形式逃逸。為配合信號源阻抗和負載阻抗稱為阻抗匹配。 對壓電陶瓷來說，這是非常重要的，因阻抗匹配不當可能導致各種的麻煩問題。
濾波器未來的展望:
二十多年來，壓電技術一直推動固體電子學的發展。 展望未來表明，未來更大的重點目標將放在壓電材料的新應用和現代的產品更嚴格的性能標準要求。
IC（集成電路）在商業設備領域找到了廣泛使用，如汽車收音機，音響系統，雙向通信，電視機等，因此，具有高性能，新的小型集成濾波器，在中頻電路 (IF circuits) 應用中是非常理想的。此外，由於進展快速的數據傳輸率和非常成熟的通訊網絡，無線電波干擾已經成為嚴重的通訊衝突。因此，高選擇性、寬通帶濾波器的需求增加。
IC 主動元件的應用繼續取得進展，將會有越來越多的高選擇性，不可調，微型和寬通帶中頻電路的需求。
德銘特壓電陶瓷濾波器的優勢:
德銘特電子自行開發生產的特殊壓電陶瓷材料，與村田濾波器、村田諧振器系列相容。 結合先進的壓電技術，使陶瓷濾波器規模量產化，能提供性能穩定、體積小、質量輕、價格低、及高品質因子，廣泛用于射頻前端和中頻，滿足于多模、多頻段的移動終端的雙工器或多工器。 德銘特的濾波器、鑒頻器、陷波器主要用於通訊及消費性產品，是目前電子、電器、資訊產品使用量最大，信賴度高的壓電陶瓷元器件。
德銘特提供高品質的零部件，根據每個客戶的特殊需求，在性能，成本和技術方面，可做相對應的配合。 對於陶瓷陷波器有關的市場資源開發或已停產的壓電產品，建議您聯繫我們的銷售部，以便將你的要求轉達德銘特相關部門。
