陶瓷陷波器 色載波信號吸收 (XT MJ)

德銘特電子色載波信號吸收用 XT MJ 系列,主要應用於電視、錄像、視頻、和音效IF衰減器。

陷波器是利用壓電陶瓷的壓電效應製成的帶阻濾波器,它的作用是阻止或濾掉信號中有害分量對電路的影響。有二端型和三端型兩種結構,它在電路中的文字符號及圖形符號與陶瓷濾波器相同。

電視機中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等幾種標準頻率。其中 4.5 MHZ 用來消除副載波信號對圖像的干擾。5.5 MHZ、6 MHZ、和 6.5 MHZ,用來消除伴音信號對圖像的干擾。

下載 PDF 版本: 陶瓷陷波器 色載波信號吸收 (XT MJ)

特性 :
  1. 小體積尺寸(單位 mm):10.0 Max. × 10.0 Max. × 5.0 Max.。
  2. 多種規格可供多種 IC 搭配選擇,穩定,高靈敏度,體積小,重量輕。
  3. 操作溫度範圍:-20 ~ +80 (°C),儲藏溫度範圍:-40 ~ +85 (°C)。
色載波信號吸收 (XT MJ) 陶瓷陷波器尺寸(單位:mm)
(XT MJ) 色載波信號吸收 陶瓷陷波器 尺寸圖
(XT MJ) 色載波信號吸收 陶瓷陷波器 尺寸圖
色載波信號吸收 (XT MJ) 與 Murata TPS MJ系列相容 陷波器特性

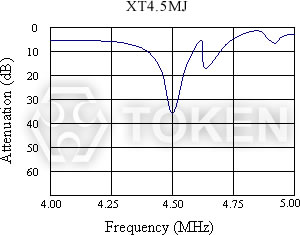

(XT MJ) 陶瓷陷波器 技術特性
(XT MJ) 陶瓷陷波器 技術特性
型 號 中心頻率
(fo1)(MHz)
fn1點衰耗量
(at fo1)(dB)min
20分貝衰耗帶寬
(fo1)(kHz)min
XT3.58MJ 3.580 20 20
XT4.43MJ 4.430 20 40
XT4.5MJ 4.500 20 40
XT5.5MJ 5.500 20 40
XT5.74MJ 5.742 20 40
XT6.0MJ 6.000 20 40
XT6.5MJ 6.500 20 40

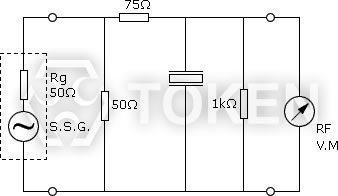

波器色載波信號吸收 (XT MJ) 測試電路
 (XT MJ) 陶瓷陷波器 測試電路
(XT MJ) 陶瓷陷波器 測試電路
波器色載波信號吸收 (XT MJ) 料號標識
XT3.58MJ P
型 號
包裝方式
