環保 可見光 光敏傳感器 光敏三極體 (PT-IC-GC)

環保可見光傳感器 光敏三極體 - PT-IC-GC

德銘特環保可見光敏傳感器 PT-IC-GC 系列,採先進鍍紅外過濾膜工藝,可濾紅外線,耐高溫,一致性高。

光敏三極體又稱光電三極體,它是一種光電轉換器件,其基本原理是光照到P-N結上時,吸收光能並轉變為電能。當光敏三極體加上反向電壓時,管子中的反向電流隨著光照強度的改變而改變,光照強度越大,反向電流越大,大多數都工作在這種狀態。

光敏三極體(Phototransistor)和普通三極體相似,也有電流(Current)放大作用,只是它的集電極電流不只是受基極電路和電流控制,同時也受光輻射的控制。 通常基極不引出,但一些光敏三極體的基極有引出,用於溫度補償(Temperature compensation)和附加控制等作用。

PT-IC-GC 採用國外進口芯片封裝,芯片表面超強鍍紅外過濾膜工藝,完全過濾紅外線干擾,不用再增加套管和過濾片,有效過濾安防類產品中紅外發射光反射的影響;通過前期對芯片的精度進行挑選,後續生產工藝的嚴格管理,成品批量一致性極好! 對比同類光敏器件,一致性高 3 ~ 5 倍。最小精度可控制為正負 10%;完全可以滿足客戶對起動 LUX 值的苛刻要求;芯片內部通過溫度補償工藝,在高溫下工作,較同類產品耐溫性高出一倍。

下載 PDF 版本: 環保 可見光 光敏傳感器 光敏三極體 (PT-IC-GC)

特性 :
  1. 模似人眼感光,峰值感光波長 520nm,芯片使用超強 82 層鍍膜工藝,100% 過濾紅外線干擾。
  2. 批量一致性好、完全解決紅外燈起動過早或壹致性不好等現像。
  3. 響應速度快、性能穩定,+85°C 高溫 / 65% 高濕條件下老化 1000H 起動點不飄移。
  4. 外形美觀。
功能 :
  1. 替代傳統 CDS 光敏電阻,不含鎘、鉛等有害物質,符合歐盟 ROHS 標準。
  2. 專用於紅外監控類產品,控制紅外燈低照度時工作,不用加套管、濾光片。
量身定制 :
  1. 可按要求提供不同外型尺寸,方便安裝於產品的任何位置。
  2. 可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻),讓產品壹致性更加好,更具市場競爭力。

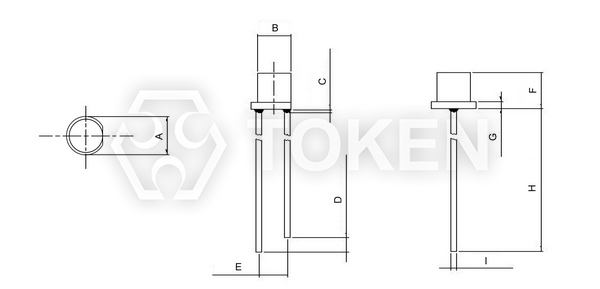

結構圖及規格尺寸 (單位:mm) (PT-IC-GC) 平頭有邊
環保可見光傳感器 (PT-IC-GC) 平頭有邊尺寸圖
環保可見光傳感器 (PT-IC-GC) 平頭有邊尺寸圖
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-IC-GC-3-PE-520 4.00 ± 0.20 3.00 ± 0.20 1.50 Max. 1.50 ± 0.50 2.54 ± 0.20 4.20 ± 0.20 0.75 ± 0.20 25.4 Min. 0.50 ± 0.20
PT-IC-GC-5-PE-520 5.80 ± 0.20 5.00 ± 0.20 1.50 Max. 1.50 ± 0.50 2.54 ± 0.20 5.30 ± 0.20 1.00 ± 0.20 25.4 Min. 0.50 ± 0.50
註:
  • 樹脂突出最高為:1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極   長腳—發射極。
光電特性: (Ta=25°C) PT-IC-GC-3-PE-520
參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 520 - nm
感光波寬範圍 λ \ 400 - 700 nm
工作電壓 Vcc \ - 5 - V
亮電流 IL(1) Vcc=5V
Ev=10Lux
1.2 2.5 3.6 μA
IL(2) Vcc=5V
Ev=30Lux
3.6 7.5 10.8 μA
IL(3) Vcc=5V
Ev=100Lux
12 25 36 μA
暗電流 ID Vcc=5V/85°C
Ev=0Lux
- - 0.8 μA
紅外接收電流 IL(4) Vcc=5V/850nm IR LED
Ee=1mW/cm2
- - 0.2 μA
開啟時間 tr Vcc=5V
RL=1000Ω
4.5 ms
關閉時間 tf 4.5

光電特性: (Ta=25°C) PT-IC-GC-5-PE-520
參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 520 - nm
感光波寬範圍 λ \ 400 - 700 nm
工作電壓 Vcc \ - 5 - V
亮電流 IL(1) Vcc=5V
Ev=10Lux
2 3.5 6 μA
IL(2) Vcc=5V
Ev=30Lux
6 10.5 18 μA
IL(3) Vcc=5V
Ev=100Lux
20 35 60 μA
暗電流 ID Vcc=5V/85°C
Ev=0Lux
- - 0.8 μA
紅外接收電流 IL(4) Vcc=5V/850nm IR LED
Ee=1mW/cm2
- - 0.3 μA
開啟時間 tr Vcc=5V
Ev=30Lux
RL=1000Ω
4.5 ms
關閉時間 tf 4.5

最大額定值: (Ta=25°C) PT-IC-GC
參數名稱 符號 額定值 單位
工作電壓 Vcc Min. Max. V
1 10 V
工作溫度 Topr -25 ~ +85 °C
儲存溫度 Tstg -40 ~ +100 °C
焊接溫度 Tsol 260 °C

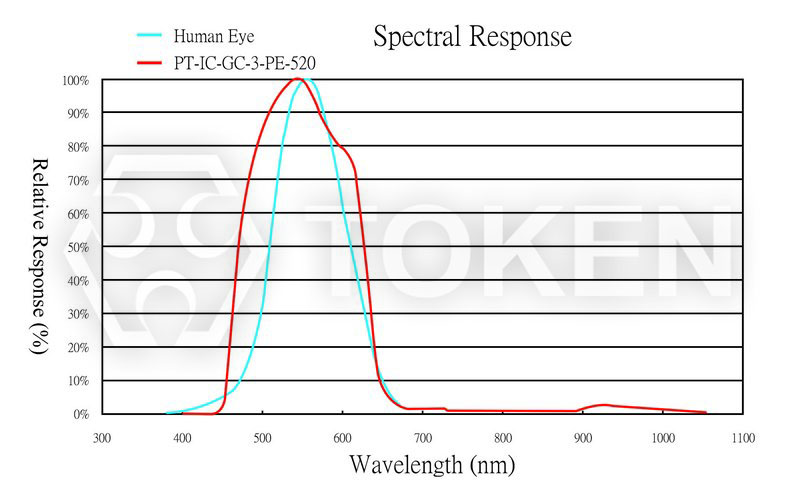

感光曲線圖 PT-IC-GC-3-PE-520
感光曲線圖 PT-IC-GC-3-PE-520

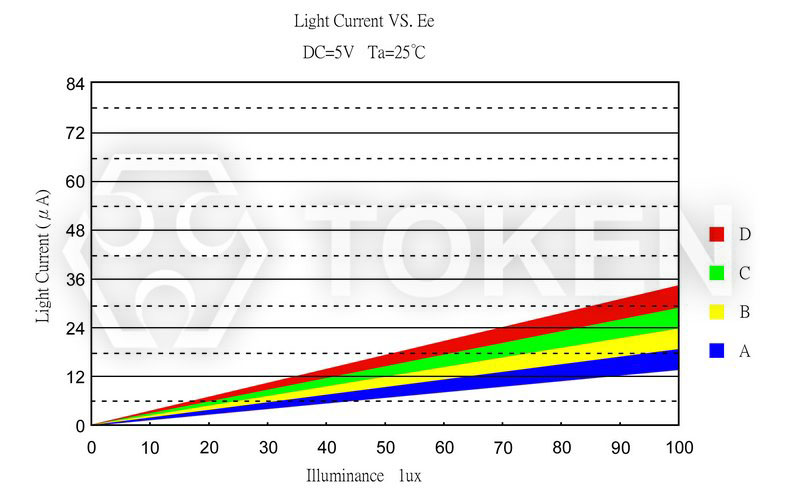

光電流曲線圖 PT-IC-GC-3-PE-520
光電流曲線圖 PT-IC-GC-3-PE-520

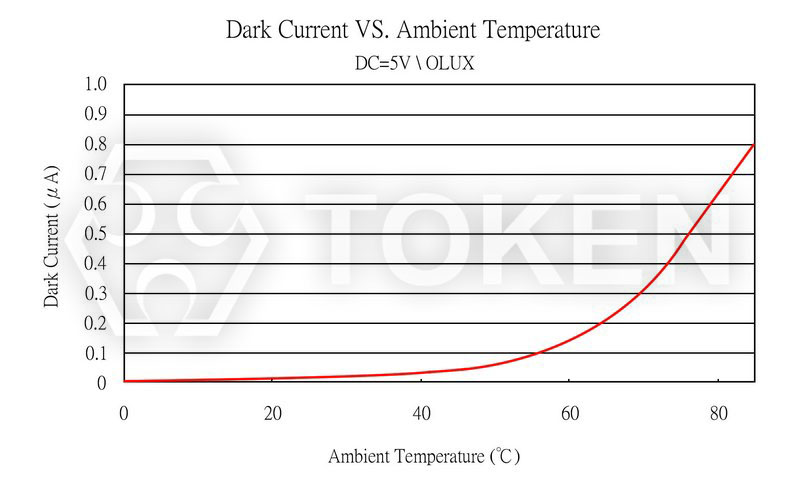

環境溫度 VS 暗電流 PT-IC-GC-3-PE-520
環境溫度 VS 暗電流 PT-IC-GC-3-PE-520

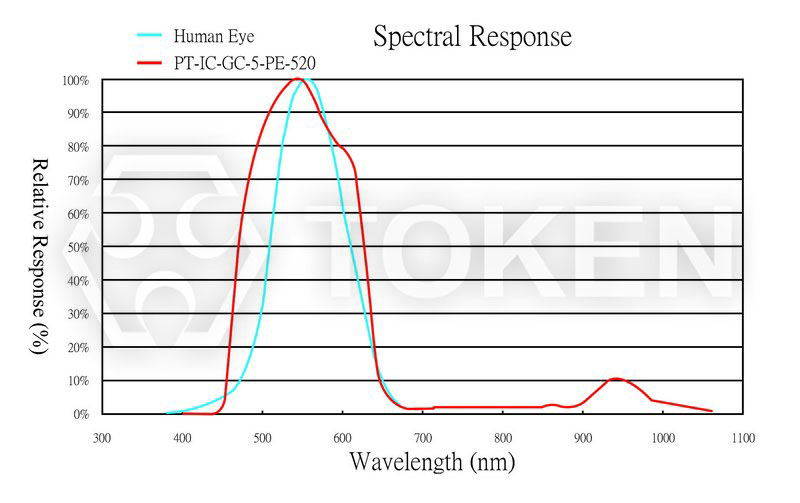

感光曲線圖 PT-IC-GC-5-PE-520
感光曲線圖 PT-IC-GC-5-PE-520

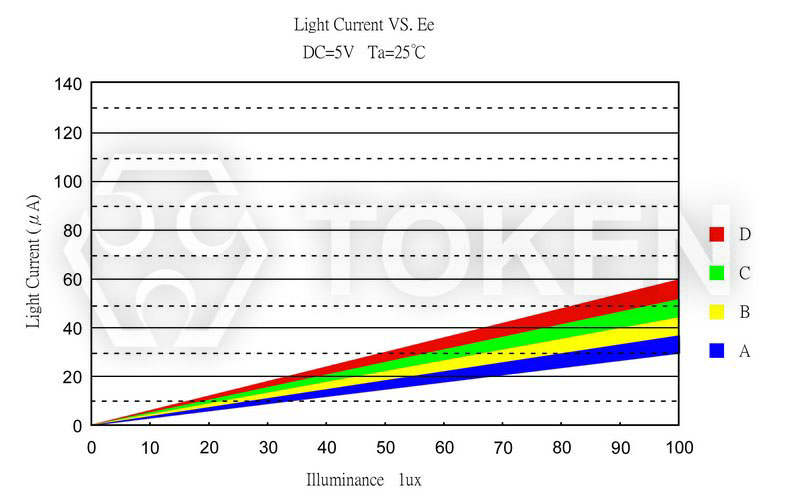

光電流曲線圖 PT-IC-GC-5-PE-520
光電流曲線圖 PT-IC-GC-5-PE-520

環境溫度 VS 暗電流 PT-IC-GC-5-PE-520
環境溫度 VS 暗電流 PT-IC-GC-5-PE-520

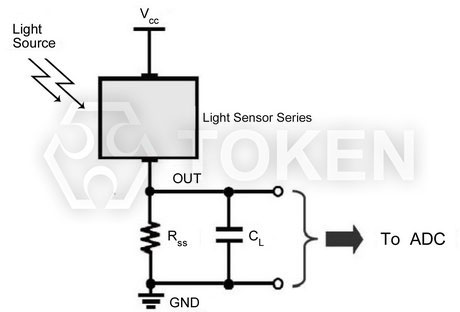

一般應用示意圖 - (PT-IC-GC)
一般應用示意圖 - (PT-IC-GC)

注意事項 :

  1. 測試光源:選用 590nm LED 面光源。

安裝 :

  1. 產品安裝在 PCB 上,不能造成對引線施加壓力。

焊接 :

  1. 膠體不可浸入錫槽內。
  2. 加熱過程中不能對引線施加壓力。
  3. 推薦焊接條件。
  4. 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。

引線成型 :

  1. 引線成型需在焊接前完成。
  2. 不能以靠近環氧體的支架根部為支點成型。
  3. 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。

存儲 :

  1. 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和乾燥劑的密閉容器內,貯存時間可達壹年。
  2. 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。

清洗 :

  1. 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
  2. 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
  3. 不可用水清洗,以免腐蝕引線,建議使用酒精。
  4. 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
  5. 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
料號標識 光敏三極體 (PT-IC-GC)
PT IC GC 3 PE 520
型號
PT
芯片型號
IC
顏色
GC 墨綠透明
尺寸
3 mm
5 mm
外形
平頭有邊
感光峰值波長
520 520 nm
