厚膜無感高壓精密分壓電阻器 (HI80M)

厚膜無感高壓精密分壓電阻器 (HI80M)

德銘特電子進一步擴展高壓元器件,針對具有挑戰性應用的解決方案,並為高壓測量電路引入厚膜精密電阻分壓器 (HI80M)。新電阻分壓器 (HI80M) 的推出是為了完善能源,醫療,工業和儀器儀表市場不斷增長的需求。

厚膜技術允許在平坦或圓柱形基板上印刷高電阻值。不僅可以獲得高阻值,並且可以將高電壓施加到厚膜產品上,而電阻值幾乎沒有變化。 使用蛇形圖案印刷許多厚膜電阻器。這種模式有助於降低電感,是在穩定頻率的應用中的首選。

隨著新興行業的擴大,對這類元器件的需求也在增長。如便攜式除顫器,高壓 PSU,車載儀表,TWT電源,雷達系統,X 射線系統,分析設備,高分辨率 CRT 顯示器等應用,都要求組件具有嚴格的公差,優異的溫度係數 (TCR),負載穩定性和極高的阻抗值,能夠提供最佳空間,重量和成本組合的封裝。

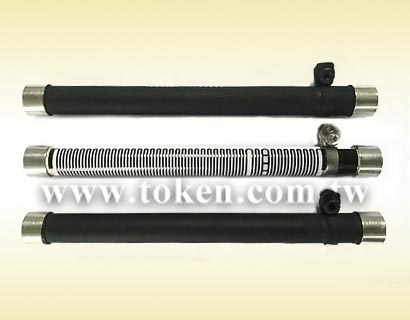

圓柱形 (HI80M) 具有高品質,高電壓,多功能,無感,厚膜精密分壓電阻器,可從德銘特獲得。精密分壓器 (HI80M) 提供高達 80 KVdc 的電壓處理能力,工作溫度範圍為 -55°C 至 +125°C,寬廣的電阻範圍 2MΩ 至 1GΩ,R2/(R1+R2) 電阻比 1:1000 至 1:20000,功率可達 41W。

高壓精密分壓電阻器 (HI80M) 符合 RoHS 指令和無鉛。如需協助您所指定的精密高壓分壓器應用,請聯繫德銘特電子。我們可以提供基於產品目錄中,高壓電阻器組合的高壓分壓器解決方案,或者利用我們完善的功能在匹配電阻器組中提供更高的精度。

下載 PDF 版本: 精密圓柱形高壓分壓電阻器 (HI80M)。

特性 :
  1. 高精度、底溫度係數、厚膜無感設計、阻值範圍寬。
  2. 耐濕、耐熱、耐電脈沖、穩定可靠的長期工作性能。
  3. 所有部件均為無鉛, 符合歐盟 RoHS 指令。
應用 :
  1. 雷達脈衝形成網絡、電容器的消弧電路,高電壓緩衝電路。
  2. 衝擊電壓發生器、電弧爐阻尼、脈衝調製器、能源研究。
  3. X-ray/顯像設備,和 EMI/閃電抑制。

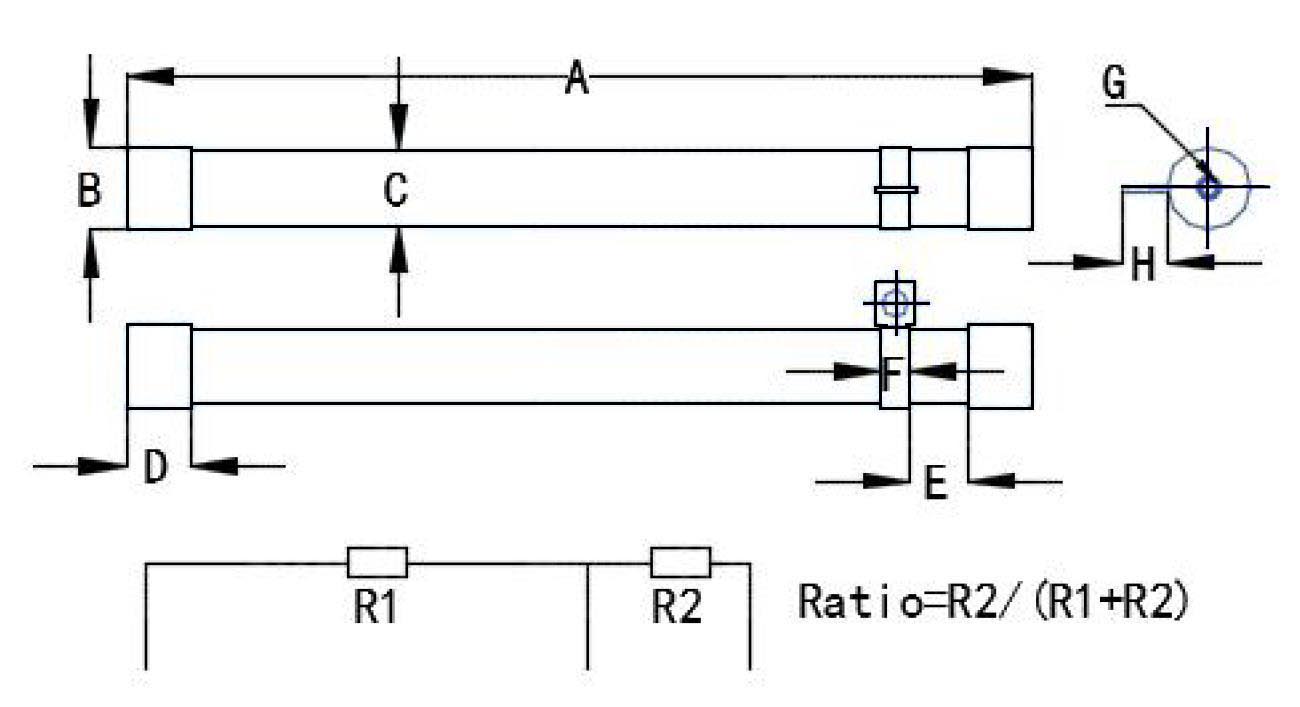

精密圓柱形高壓電阻分壓器 (HI80M) 尺寸
精密圓柱形高壓電阻分壓器 (HI80M) 尺寸
精密圓柱形高壓電阻分壓器 (HI80M) 尺寸 (單位: mm)
規格 A±2 B±0.2 C±0.5 D±2 E±1 F±0.5 G H±2
HI80M-156 156 14.5 13.5 10 8.5 5 M4 10
HI80M-310 310 33 32 14 40 7 M6 10
無感精密分壓電阻器 (HI80M) - 電氣特性
項目 規格
料號 HI80M-156 HI80M-310
功率 Power (W) (at 40°C) 12W 41W
U Max Working Voltage 最大工作電壓 (V) 40KVDC 80KVDC
阻值範圍 Resistance Range (R) (R1+R2) 2M~1G 5M~1G
絕對溫度係數 Absolute TCR (ppm/°C)(25°C~85°C) ±50ppm/ ±100ppm ±25ppm ±15ppm ±50ppm/ ±100ppm ±25ppm ±15ppm
相對溫度係數 Relative TCR (ppm/°C) (25°C~85°C) ±25ppm ±15ppm ±10ppm ±25ppm ±15ppm ±10ppm
絕對阻值精度 Absolute Resistance Tolerance (%) ±0.25%~±5% ±0.25%~±5% ±0.25%~±5% ±0.25%~±5% ±0.25%~±5% ±0.25%~±5%
相對阻值精度 Relative Resistance Tolerance (%) ±0.25%~±0.5% ±0.1%~±0.5% ±0.1%~±0.5% ±0.25%~±0.5% ±0.1%~±0.5% ±0.1%~±0.5%
絕緣電壓 Insulation Voltage (V) >1000VDC
阻值比 Resistive Ratio: R2/(R1+R2) 1:1000 to 1:20000
操作溫度 Operating Temperature Range (°C) -55°C~+125°C
塗裝 Coated 樹脂 Silicone
端子 Terminal 鍍鎳銅蓋 Nickel plated copper cap
過負載 Overload 5 倍額定功率且不超過 1.5 U Max 5秒, R≤±(0.2%+0.05Ω)
負載壽命 Load Life 1000Hrs. 額定功率,ΔR≤±(0.5%+0.05Ω)
穩態濕熱 Steady heat 40°C,RH≥95%, 240Hrs,ΔR≤±(0.4%+0.05Ω)
冷熱衝擊 Rapid Change of Temperature -55~155°C at 5 次循環,ΔR≤±(0.2%+0.05Ω)
  • 工作電壓 Working Voltage = ( P * R ) 或最大工作電壓 (表列中),兩數取其低值者。
  • 過負載電壓 Overloading Voltage = ( 5P * R ) 或 1.5 * 最最大工作電壓 (表列中),兩數取其低值者。

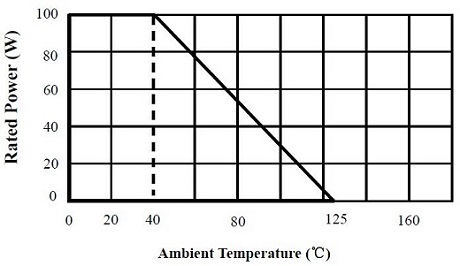

降額曲線 (HI80M)
High Voltage Resistor Construction (HI80D & HI80T)
料號標識 (HI80M)
HI80M 156 C2C3 20M 5K JD
料號
HI80M
額定功率 (W)
156 12W
310 41W
溫度係數 TCR (ppm/°C)
C1C2 100ppm 絕對
50ppm 相對
C1C3 100ppm 絕對
25ppm 相對
C2C3 50ppm 絕對
25ppm 相對
R1 + R2 (Ω)
20M 19.5MΩ + 5KΩ
30M 29.5MΩ + 5KΩ
150M 148.5MΩ + 1.5MΩ
R2 (Ω)
5K 5KΩ
1M 1MΩ
1M5 1.5MΩ
阻值精度 (%)
JF ±5% 絕對
±1% 相對
JD ±5% 絕對
±0.5% 相對
FC ±1% 絕對
±0.25% 相對
