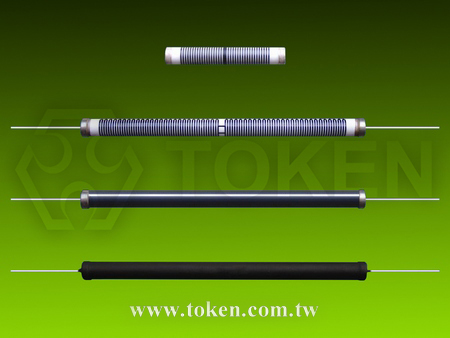

超精密大功率棒狀高壓電阻器 (HI80) 系列

高壓電阻(HI80)採用高壓釕材料,擴展超精密大功率高電壓應用要求,精密度達 0.1%,功率突破 300W。

德銘特電子超精密大功率高電壓電阻器 (HI80) 家族系列,符合 RoHS,採用超細高壓釕材料,95% 三氧化二鋁陶瓷棒,厚膜無感蛇形圖案 (Serpentine Pattern Design) 或全膜設計,精密度可收窄至 ±0.1%,功率突破 300W, 耐熱、耐濕、耐電脈沖,長期工作性能穩定可靠,是專門為精密工業設計的高壓系統應用。

(HI80) 家族系列由四大系列高壓電阻組成:常規型高壓電阻 (HI80D),常規小型化高壓電阻 (HI80DS),超精密型高壓電阻 (HI80T),大功率型高壓電阻 (HI80P)。

常規型高壓電阻 (HI80D) 有寬廣的阻值範圍 200Ω ~ 10GΩ,額定功率 2.5W ~ 20W,精度公差 F(±1%)、J(±5%)、K( ±10%),温度系数最低可達 50ppm (25°C ~105°C),標準温度系数為 100ppm。

(HI80DS) 全膜常規小型化高壓電阻器相對於 (HI80D) ,具有體積較小,耐更高的功率 3W ~ 30W,及承受耐電壓更高,且全膜無感,温度系数最低可達 50ppm (25°C ~105°C),標準温度系数為 100ppm。精度公差 F(±1%)、J(±5%)、K( ±10%)。

超精密高壓電阻 (HI80T) 温度系数最低可達 15ppm (25°C ~105°C),標準温度系数為 25ppm,精度公差有 B( ±0.1%)、D(±0.5%)、F(±1%),阻值範圍 1 ~ 500MΩ,額定功率 0.8W ~ 6W 可供選擇。

大功率高壓電阻 (HI80P) 有高額定功率 20W ~ 300W,阻值範圍 1Ω ~ 1GΩ,精度公差 D(±0.5%)、F(±1%)、J(±5%)、K( ±10%),温度系数最低可達 25ppm (25°C ~105°C),標準温度系数為 50ppm。

德銘特厚膜無感高壓電阻元件 (HI80) 具有高穩定性,高精確性,大功率,耐高電壓等特點,在高壓環境中能夠吸收大量的能量, 適用於多種測量,分壓器電路和控制功能,交直流或脈沖電路,及高壓電力電子設備。對於規格外的技術要求和特殊的應用,請與德銘特的業務代表聯繫。

下載 PDF 版本: 棒狀超精密大功率高壓電阻器 (HI80)

特性 :
  1. 高精度、底溫度係數、厚膜無感設計、阻值範圍寬。
  2. 耐濕、耐熱、耐電脈沖、穩定可靠的長期工作性能。
  3. 所有部件均為無鉛, 符合歐盟指令。
應用 :
  1. 衝擊電壓發生器、電弧爐阻尼、脈衝調製器、能源研究。
  2. 雷達脈衝形成網絡、電容器的消弧電路,高電壓緩衝電路。
  3. X-ray/顯像設備,和 EMI/閃電抑制。

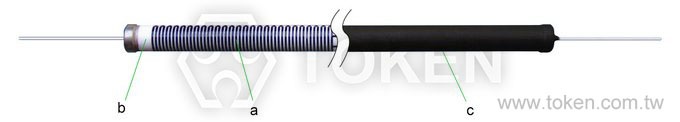

棒狀高壓電阻 (HI80D) - 組件構成
棒狀高壓電阻 (HI80D & HI80T) 系列
膜材質 (a) 釕系漿料
基材 (b) 95%三氧化二鋁
包封材質 (c) 高溫硅樹脂

棒狀常規型高壓電阻 (HI80D) - 規格表 (單位: mm)
棒狀常規型高壓電阻 HI80D 塗裝示意圖

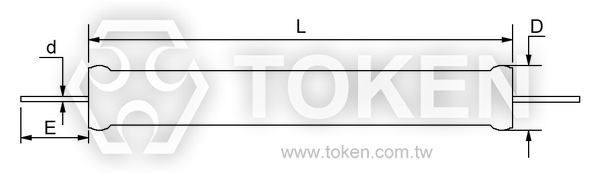

棒狀常規型高壓電阻 HI80D 塗裝尺寸示意圖
型號 額定功率 (W)
環境溫度 (75°C)
最大工作電壓 (KV) 阻值範圍 (Ω) 外型尺寸 (mm)
Min. Max. L ±0.5mm E ±3mm D ±0.5mm d ±0.1mm
HI80D-15 0.5 3.0 200 1G 15 30 5.0 0.8
HI80D-20 2.5 4.8 200 1G 20 30 8.0 1.0
HI80D-26 3.7 6.4 250 1G 27 30 8.0 1.0
HI80D-32 4.5 8.0 300 1.5G 33 30 8.0 1.0
HI80D-39 5.2 12.8 400 1.5G 39 30 8.0 1.0
HI80D-52 7.5 16 500 2.5G 52 30 8.0 1.0
HI80D-78 11 24 900 4G 78 30 8.0 1.0
HI80D-103 12 32 1K2 6G 103 30 8.0 1.0
HI80D-124 15 40 1K5 8G 124 30 8.0 1.0
HI80D-154 20 45 2K 10G 154 30 8.0 1.0

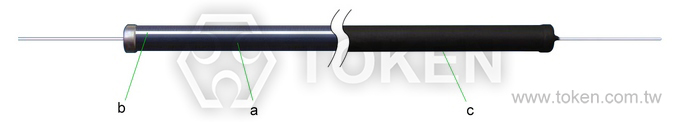

棒狀全膜常規小型化高壓電阻 (HI80DS) - 組件構成
全膜常規小型化 (HI80DS) 系列
膜材質 (a) 釕系漿料
基材 (b) 95%三氧化二鋁
包封材質 (c) 高溫硅樹脂

棒狀全膜常規小型化高壓電阻 (HI80DS) - 規格表 (單位: mm)
高壓電阻全膜常規小型化 HI80DS 塗裝尺寸示意圖
高壓電阻全膜常規小型化 HI80DS 塗裝尺寸示意圖
型號 額定功率 (W)
環境溫度 (75°C)
最大工作電壓 (KV) 阻值範圍 (Ω) 外型尺寸 (mm)
Min. Max. L ±0.5mm E ±3mm D ±0.5mm d ±0.1mm
HI80DS-20 3 4.8 200 1G 20.2 30 8.2 1.0
HI80DS-26 5 6.4 250 1G 26.9 30 8.2 1.0
HI80DS-32 7 8.0 300 1.5G 33.0 30 8.2 1.0
HI80DS-39 9 12.8 400 1.5G 39.5 30 8.2 1.0
HI80DS-52 10 16 500 2.5G 52.1 30 8.2 1.0
HI80DS-78 15 24 900 4G 77.7 30 8.2 1.0
HI80DS-103 20 32 1K2 6G 102.9 30 8.2 1.0
HI80DS-124 25 40 1K5 8G 123.7 30 8.2 1.0
HI80DS-154 30 45 2K 10G 153.7 30 8.2 1.0
棒狀超精密高壓電阻 (HI80T) - 組件構成
棒狀高壓電阻 (HI80D & HI80T) 系列
膜材質 (a) 釕系漿料
基材 (b) 95%三氧化二鋁
包封材質 (c) 高溫硅樹脂

棒狀超精密型高壓電阻 (HI80T) - 規格表 (單位: mm)
超精密型高壓電阻 HI80T 塗裝尺寸示意圖
超精密型高壓電阻 HI80T 塗裝尺寸示意圖
型號 額定功率 (W) 最大工作電壓 (KV) 阻值範圍 (Ω) L ±0.5mm E ±3mm D ±0.5mm d ±0.1mm
HI80T-20 0.8 3 1 ~ 500M 20 30 8 1
HI80T-26 1.0 4 1 ~ 500M 27 30 8 1
HI80T-32 1.2 5 1 ~ 500M 33 30 8 1
HI80T-39 1.5 6 1 ~ 500M 39 30 8 1
HI80T-52 2 10 1 ~ 500M 52 30 8 1
HI80T-78 3 15 1 ~ 500M 78 30 8 1
HI80T-103 4 20 1 ~ 500M 103 30 8 1
HI80T-124 5 25 1 ~ 500M 124 30 8 1
HI80T-154 6 30 1 ~ 500M 154 30 8 1

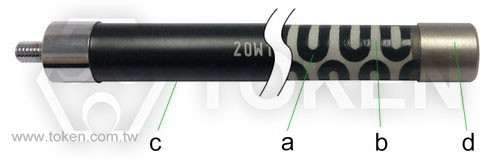

棒狀大功率高壓電阻 (HI80P) - 組件構成
棒狀大功率型高壓電阻 (HI80P) 系列
膜材質 (a) 釕系漿料
基材 (b) 95%三氧化二鋁
包封材質 (c) 高溫硅樹脂
帽蓋 (d) 鍍鎳銅帽

大功率棒狀高壓電阻 (HI80P) - 規格表 (單位: mm)
大功率棒狀高壓電阻 (HI80P) 系列

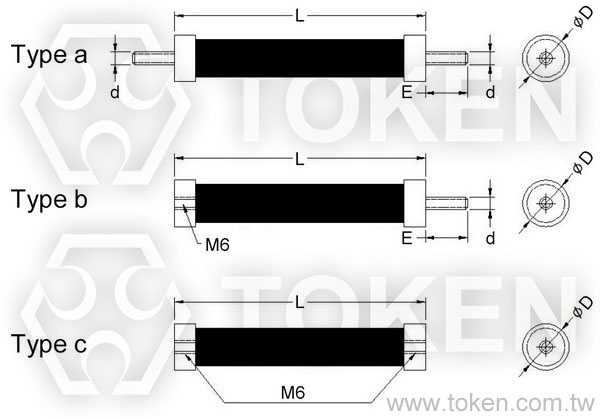

大功率棒狀高壓電阻 HI80P 尺寸圖
型號 額定功率 (W) 最大工作電壓 (KV) 阻值範圍 (Ω) L ±1mm E ±1mm D ±0.5mm d ±0.01mm
HI80P-20 20 30 1 ~ 1G 116 10 17 M6
HI80P-30 30 30 1 ~ 1G 116 10 19 M6
HI80P-50 50 30 1 ~ 1G 116 10 21 M6
HI80P-80 80 30 1 ~ 1G 130 10 28 M6
HI80P-100 100 35 1 ~ 1G 160 10 28 M6
HI80P-150 150 60 1 ~ 1G 210 10 28 M6
HI80P-200 200 60 1 ~ 1G 260 10 28 M6
HI80P-300 300 80 1 ~ 1G 310 10 33 M6
主要技術參數 - (HI80)
料號 阻值範圍 (Ω) 公差 (%) 溫度係數 @25°C (-55°C ~ +105°C) 絕緣耐壓 絕緣電阻 工作溫度範圍
HI80D 200 ~ 10G ±1% ~ ±10% 100ppm/°C,(±50ppm/°C 應要求) 1000VDC ≥ 10GΩ -55°C ~ +225°C
HI80DS 200 ~ 10G ±5% ~ ±10% 100ppm/°C,(±50ppm/°C 應要求)
HI80T 1 ~ 500M ±0.1% ~ ±1% ±25ppm/°C,(±15ppm/°C 應要求)
HI80P 1 ~ 1G ±0.5% ~ ±10% ±50ppm/°C,(±25ppm/°C 應要求)

檢驗項目
檢驗項目 檢驗方法 性能要求
過載 5 倍額定功率,但不能超過最大連續工作電壓的 1.5 倍,5 秒鐘 ΔR ≤ ±(0.2%R + 0.01Ω)
壽命 額定功率下 1000 小時 ΔR ≤ ±(0.5%R + 0.01Ω)
穩態濕熱 40°C, RH ≥ 95%, 240h ΔR ≤ ±(0.4%R + 0.01Ω)
溫度衝擊 -65°C ~ 155°C, 5 次循環 ΔR ≤ ±(0.2%R + 0.01Ω)

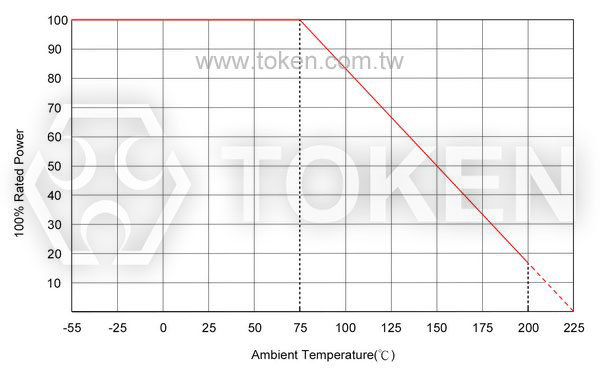

降功耗曲線圖 - (HI80)
降功耗曲線

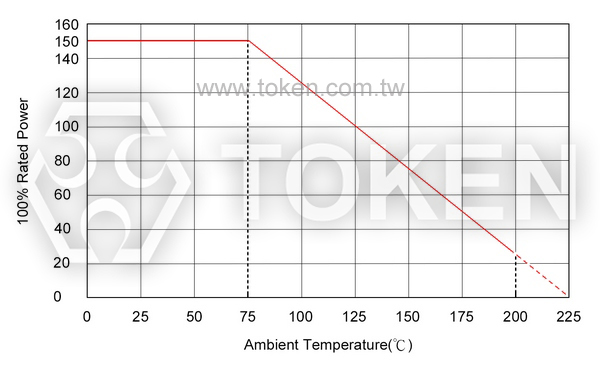

降功耗曲線圖 - (HI80DS)
降功耗曲線

HI80 先進無感及釕膜的蛇形轉印圖案設計技術 - 先進技術材料

 (HI80) 棒狀玻璃釉膜蛇形圖案設計

無電感量性能特點:

  1. HI80 無感設計,採用全膜或蛇形電阻釕膜模式。全膜模式應用於較低阻值,
    而蛇形膜模則應用於較高的阻值。蛇形膜模提供曲折線進行相反方向的電流,
    從而達到在整個電阻長度通量場的最大中和。
  2. 這種高效的無感結構,不會降低任何額定的性能優勢,
    對於需要高頻率應用設計是非常理想的電阻器件。

蛇形圖案絲網印刷設計:

  1. HI80 精密功率高壓電阻器結合德銘特電子先進的無感蛇形圖案,
    及厚膜高通量絲網印刷矽膠塗層技術。
  2. 採用先進電腦輔助設計 (CAD),將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化,
    提供了一個完整高壓無感電阻器的封裝。
  3. 兩端端子和引線焊壓在電阻芯片上,提供堅固電阻器的端子附件。
棒狀常規型高壓電阻 (HI80D) - 料號標識
HI80D 103 1G F
型號
HI80D
額定功率(W)
20 2.5W
26 3.7W
39 5.2W
103 12W
154 20W
阻值 (Ω)
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
阻值公差 (%)
F ±1%
J ±5%
K ±10%

註: 溫度係數 100ppm/°C,(±50ppm/°C 應要求)。



棒狀全膜常規小型化高壓電阻 (HI80DS) - 料號標識
HI80DS 124 1G F
型號
HI80DS
額定功率(W)
20 3W
32 7W
78 15W
103 20W
154 30W
阻值 (Ω)
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
阻值公差 (%)
J ±5%
K ±10%

註: 溫度係數 100ppm/°C,(±50ppm/°C 應要求)。



棒狀超精密型高壓電阻 (HI80T) - 料號標識
HI80T 32 500M B
型號
HI80T
額定功率(W)
20 0.8W
32 1.2W
52 2W
154 6W
阻值 (Ω)
10 10Ω
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
500M 500MΩ
阻值公差 (%)
B ±0.1%
D ±0.5%
F ±1%

註: 溫度係數 ±25ppm/°C,(±15ppm/°C 應要求)。



棒狀大功率型高壓電阻 (HI80P) - 料號標識
HI80P 300 a 1G F
型號
HI80P
額定功率(W)
20 20W
30 30W
150 150W
300 300W
樣式
a
b
c
阻值 (Ω)
10 10Ω
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
110M 110MΩ
1G 1GΩ
阻值公差 (%)
D ±0.5%
F ±1%
J ±5%
K ±10%
