玻璃密封高阻電阻器 - RH1 系列

玻璃密封高阻電阻器 - RH1 系列

玻璃密封高阻電阻、帶來更高歐姆值、更高的耐濕性。

德銘特氣密密封高阻電阻器是設計用於靜電計電路,適合高階性能,需要長的時間在惡劣環境條件下運作的產品。

德銘特 RH1 金屬釉膜電阻器,是封裝在一個玻璃管狀的外殼,用玻璃管導電帽連接在電阻兩端的引線。電阻器的金屬釉皮膜阻抗路徑,被保護在熱封的電阻器與導電路徑之間,以避免熱損傷,從電極鐵帽與提供電力的路徑之間 形成阻斷保護。

由真空密封在玻璃套管與玻璃釉膜電阻特性組合,RH1 高壓電阻器非常適用於超高真空應用,微電流測量電路,脈沖負載設備。

德銘特 RH1 系列具有高度的穩定性,準確性,耐濕性好,低溫度係數 TCR,散熱性好的特點,並能操作在高性能水平下,保持續長期穩定性。

如需高功率,高電壓,或阻值不在公稱範圍內,或特殊尺寸等特殊系列高阻電阻器,請與德銘特業務接洽,並取得最新的產品信息。

下載 PDF 版本: 玻璃密封高阻電阻器 - RH1 系列

特性 :
  1. 高阻值範圍 1 × 107 ~ 1 × 1012(Ω)。
  2. 可提供的精度公差 (J±5%) (K±10%)。
  3. 玻璃真空密封氣密電阻。
  4. 穩定的溫度和電壓性能。
  5. 金屬釉膜電阻元件。
應用 :
  1. 超高真空應用。
  2. 浪湧保護及分壓器。
  3. 電源保護和放電路徑電阻。
  4. 電流脈沖限制器和脈沖負載設備。
  5. 微電流電路測量,醫療儀器。

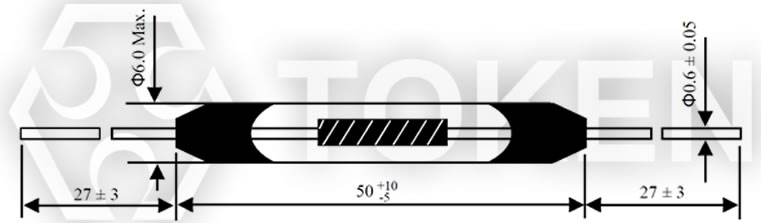

RH1 - 外形尺寸 (單位: mm)
(RH1) 外形尺寸(單位: mm)
(RH1) 外形尺寸(單位: mm)
RH1 - 一般規格
阻值範圍 1 × 107 ~ 1 × 1012(Ω)
阻值公差 (J±5%) (K±10%)
使用環境溫度 -55°C ~ +125°C
溫度係數 ±500PPM/°C (-55 ~ +125°C)
穩態濕熱 ΔR ≤ ± (5%R+0.1Ω)
工作電壓 1000V
額定功率 1/2 W

清潔與搬運 (RH1)

密封高阻高壓電阻器的清潔與搬運

  1. 如需取用玻璃密封高阻電阻器時,應拿電阻器的引線端,應該戴手套。

  2. 如果需要清潔 RH1 電阻器時,可使用棉絨布沾異丙醇輕輕抹乾。

  3. RH1 玻璃封裝(密封)電阻器的電阻值很高,需要非常清潔的表面。

  4. RH1 高壓電阻表面留有汗染物,或水分,或指紋,這將導致一個平行的阻抗路徑,而減少器件的電阻值。
玻璃釉膜高阻(RH1) 料號標識
RH1 1T J
型號
RH1
阻值 (Ω)
1T 1TΩ
10T 10TΩ
100T 100TΩ
阻值公差 (%)
J ±5%
K ±10%
