德銘特電阻色碼系統識別

世界知名元器件制造商 TOKEN (德銘特被動元器件) 固定電阻器的色碼色環標示識別，主要應用於圓柱型的電阻器上，如：碳膜電阻、氧化膜電阻、精密電阻、耐沖擊電阻、保險絲電阻、實芯電阻、實芯電阻、保險絲電阻、繞線電阻、突波電阻。在早期，一般當電阻的表面不足以用數字表示法時，就會用色碼色環標示法來表示電阻的阻值，公差，規格。現在，色碼色環標示法已應用於TOKEN 的自動化生產設備上。TOKEN 生產的電阻器上的色碼色環，非常易於識別，前後端易於區分。TOKEN 的色碼色環，主要分成兩部分：

  1. 第一部分：
    靠近電阻前端的一組是用來表示阻值，兩位有效數的電阻值，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。三位有效數的電阻值，用前四個色環來代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用於精密電阻的表示。
  2. 第二部分：
    靠近電阻後端的一條色環用來代表公差精度。

第一部分的每一條色環都是等距，自成一組，易於區分第二部分的色環。帶有四個色環的其中第一、二環分別代表兩位有效數的阻值；第三環代表倍率；第四環代表誤差，帶有五個色環比四色環多了一個有效數字。

TOKEN 的第五條色環如為黑色，一般用來表示為繞線電阻器，第五條色環如為白色，一般用來表示為保險絲電阻器。如果電阻體只有中間一條黑色的色環，則代表此電阻為零歐姆電阻。

電阻色環色碼識別

首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%。

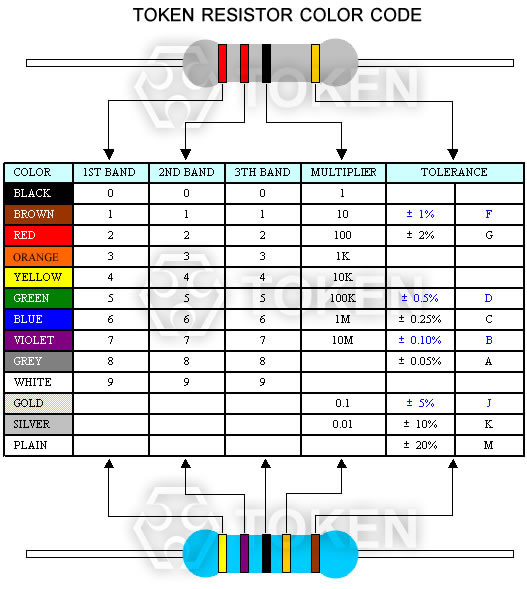

再從電阻的另一端，找出第一條、第二條色環，讀取其相對應的數字，以右邊圖為例，前兩條色環都為紅色，故其對應數字為紅2，紅2，然後，再讀取第三條倍數色環，黑1，所以，我們得到的阻值是22Ω。

如果第三條倍數色環為金色，則將小數點往左移一位。如果第三條倍數色環為銀色，則將小數點往左移兩位。
公差精度的色環

阻值精度公差

Symbol A B C D F G J K M
Resistance tolerance ±0.05% ±0.1% ±0.25% ±0.5% ±1% ±2% ±5% ±10% ±20%

公稱阻值表

E-6 阻值公差表 (±20%)
10 15 22 33 47 68 . . . . . .
E-12 阻值公差表 (±10%)
10 12 15 18 22 27 33 39 47 56 68 82
E-24 阻值公差表 (±2%; ±5%; ±10%)
10 11 12 13 15 16 18 20 22 24 27 30
33 36 39 43 47 51 56 62 68 75 82 91
E-96 阻值公差表 (±1%)
10.0 10.2 10.5 10.7 11.0 11.3 11.5 11.8 12.1 12.4 12.7 13.0
13.3 13.7 14.0 14.3 14.7 15.0 15.4 15.8 16.2 16.5 16.9 17.4
17.8 18.2 18.7 19.1 19.6 20.0 20.5 21.0 21.5 22.1 22.6 23.2
23.7 24.3 24.9 25.5 26.1 26.7 27.4 28.0 28.7 29.4 30.1 30.9
31.6 32.4 33.2 34.0 34.8 35.7 36.5 37.4 38.3 39.2 40.2 41.2
42.2 43.2 44.2 45.3 46.4 47.5 48.7 49.9 51.1 52.3 53.6 54.9
56.2 57.6 59.0 60.4 61.9 63.4 64.9 66.5 68.1 69.8 71.5 73.2
75.0 76.8 78.7 80.6 82.5 84.5 86.6 88.7 90.9 93.1 95.3 97.6
E-192 阻值公差表 (±0.1%; ±0.25%; ±0.5%)
10.0 10.1 10.2 10.4 10.5 10.6 10.7 10.9 11.0 11.1 11.3 11.4
11.5 11.7 11.8 12.0 12.1 12.3 12.4 12.6 12.7 12.9 13.0 13.2
13.3 13.5 13.7 13.8 14.0 14.2 14.3 14.5 14.7 14.9 15.0 15.2
15.4 15.6 15.8 16.0 16.2 16.4 16.5 16.7 16.9 17.2 17.4 17.6
17.8 18.0 18.2 18.4 18.7 18.9 19.1 19.3 19.6 19.8 20.0 20.3
20.5 20.8 21.0 21.3 21.5 21.8 22.1 22.3 22.6 22.9 23.2 23.4
23.7 24.0 24.3 24.6 24.9 25.2 25.5 25.8 26.1 26.4 26.7 27.1
27.4 27.7 28.0 28.4 28.7 29.1 29.4 29.8 30.1 30.5 30.9 31.2
31.6 32.0 32.4 32.8 33.2 33.6 34.0 34.4 34.8 35.2 35.7 36.1
36.5 37.0 37.4 37.9 38.3 38.8 39.2 39.7 40.2 40.7 41.2 41.7
42.2 42.7 43.2 43.7 44.2 44.8 45.3 45.9 46.4 47.0 47.5 48.1
48.7 49.3 49.9 50.5 51.1 51.7 52.3 53.0 53.6 54.2 54.9 55.6
56.2 56.9 57.6 58.3 59.0 59.7 60.4 61.2 61.9 62.6 63.4 64.2
64.9 65.7 66.5 67.3 68.1 69.0 69.8 70.6 71.5 72.3 73.2 74.1
75.0 75.9 76.8 77.7 78.7 79.6 80.6 81.6 82.5 83.5 84.5 85.6
86.6 87.6 88.7 89.8 90.9 92.0 93.1 94.2 95.3 96.5 97.6 98.8
