帶電容陶瓷諧振器 (ZTT)

帶電容陶瓷諧振器 (ZTT)

德銘特電子陶瓷諧振器 ZTT 為內建電容設計,此特性可以免去外部電容的設計,且可減少元器件的數量,增加穩定性,減小尺寸。此規格的頻率範圍在 1.79 MHz 至 60.00 MHz,頻率公差為 ±0.5%。

陶瓷諧振器,是一種壓電元器件,類似於石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上。

德銘特電子生產陶瓷諧振器、陶瓷濾波器等,與村田壓電陶瓷器件兼容,符合 RoHS 標準,以充分滿足客戶及環境保護的要求。

提供完整引腳型及貼片諧振器尺寸,頻率範圍齊全,並提供系列產品目錄下載。可依客戶的需求製造,若需特殊規格型式,請與德銘特電子業務聯系。

下載 PDF 版本: 帶電容陶瓷諧振器 (ZTT)

特性 :
  1. 頻率精度 (at 25°C) (%):±0.5。
  2. 溫度穩定性 (-20°C ~ +80°C) (%):±0.3。
  3. 操作溫度範圍:-20 ~ +80 (°C)。
  4. 與村田諧振器 CST 兼容。
帶電容陶 (ZTT) 外形尺寸(單位:mm)

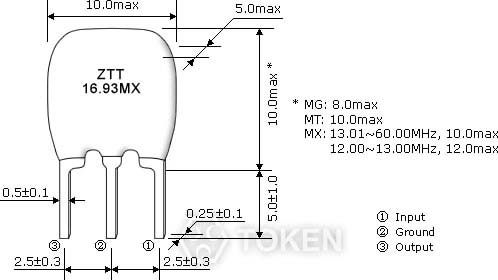

(ZTT16.93MX) 尺寸圖
(ZTT16.93MX) 系列 尺寸圖

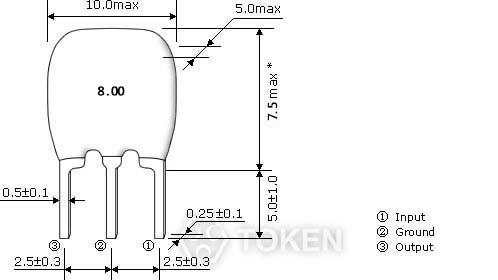

Resonators (ZTTLS8.00MG) 系列 尺寸圖
(ZTTLS8.00MG) 系列 尺寸圖

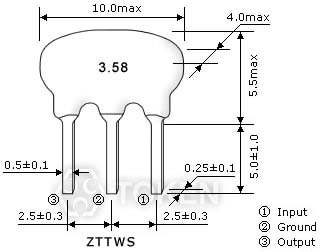

(ZTTWS) 尺寸圖
(ZTTWS) 3.58MHz 系列 尺寸圖
(ZTTRS) 尺寸圖
(ZTTRS) 4.19MHz 系列 尺寸圖
帶電容陶 (ZTT) 技術特性
型 號 頻率範圍
(MHz)
頻率精度
(at 25°C) (%)
溫度穩定性
(-20°C ~ +80°C) (%)
工作溫度
(°C)
老化率(10年)
(%)
ZTT***MG 1.79 ~ 6.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTTWS***MG 1.79 ~ 6.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTTLS***MG 3.00 ~ 8.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTTRS***MG 3.00 ~ 10.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTT***MT 6.00 ~ 13.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTT***MX 12.00 ~ 60.00 ±0.5 ±0.3 -20 ~ +80 ±0.3

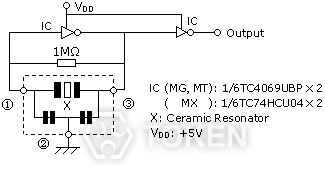

帶電容陶 (ZTT) 測試電路 (MOS IC)
MHz (ZTT) 測試電路 (MOS IC)
MHz (ZTT) 測試電路 (MOS IC)
帶電容陶 (ZTT) 料號標識
ZTT16.93MX P
型號
包裝方式
P 散裝
TR 編帶卷裝
