冲压型高功率采样合金电阻器 (FLU)

在最小的空间实现最佳的检测结果,是电子设计工程师对电路系统最常见的要求之一。这正是德利特电子采样分流电阻器技术的优势。

冲压型采样电阻又称为合金电流检测电阻,冲压电流感测电阻,取样合金电阻,电流感应精密电阻。英文一般译为 Sampling Shunts 或 Alloy Current Sensing Resistors。

采样电阻分为对电流采样和对电压采样。对电流采样则串联一个阻值较小的电阻,对电压采样则并联一个阻值较大的电阻。采样电阻的功能是把电流转换为电压信号进行电流测量,在实际的电路中是与负载电阻串联。

精密采样取样电阻 (FLU) 系列,采用敞开式的径向引脚型插件设计,可以藉由增其高度而缩小引脚间的距离,延展了散热路径,增加其空气的流通性,提供更佳的散热效果,及冷却元器件运行的温度,适合空间或高度受限的 PCB 板设计应用,及增强整机配置。结构采用高级合金电阻冲压,耐高温,电感量低。

(FLU) 系列比传统轴向电阻及贴片电阻器提供可耐更高的电流负载,有多样立式脚距可供选择。其功率可高达 7W,额定功率为 1W ~ 7W,温度系数低至 ±40ppm/°C,阻值公差精度 ±1%,±2%,和 ±5%,阻值范围低至 0.1mΩ 至 10mΩ。

(FLU) 系列符合无铅 及 RoHS 标准。德利特电子可依客户的需求制造,为客户提供低阻系列电流感测电阻产品。特殊的阻值、尺寸、规格、及最新的产品信息,请与德利特业务部洽询。

下载 PDF 版本: 冲压型高功率采样合金电阻器 (FLU)

特性 :
  1. 阻值精度 ±1%,±2% 和 ±5%。
  2. 额定功率 1W ~ 7W。电感量小于 10 纳亨 (nH)。
  3. TCR 温度系数低至 ±40ppm/°C,符合 ROHS 要求。
应用 :
  1. 汽车电子、驱动技术。
  2. 电流采样、通讯系统。
  3. 功率电子、家电控制器。

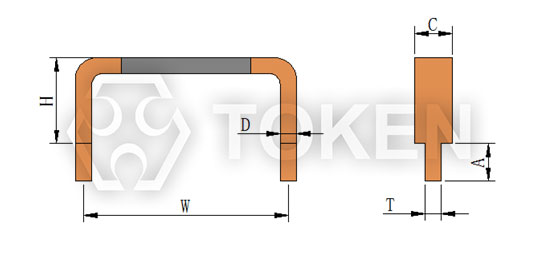

FLU - 外形尺寸 (单位:mm)
冲压型采样电阻器 (FLU) 尺寸规格
阻值/mΩ W 脚距/mm C 线宽/mm D 线厚/mm H 标高/mm A 脚长/mm T 脚宽/mm
0.1∼10 5∼30 10∼35 0.3∼3 5∼30 4±0.2 1.0±0.2
1.5±0.2

备注:可依客户要求提供 “A” 和 “T”, “W”, “H” 规格以外的跨距,高度尺寸及额定电流。

FLU - 表面温度曲线图
FLU - 表面温度曲线图
表面温度曲线图

FLU - 温度系数曲线图
FLU - 温度系数曲线图
温度系数曲线图
FLU - 环境测试
测试项目 测试方法 规格标准
冷热循环 MIL-STD-202
(-55°C to +125°C) 1000次。静置 24±2 小时后量测。
±0.5%
高温测试 MIL-STD-202
1000小时 于 T=125°C 未通电。静置 24±2 小时后量测。
±0.5%
耐湿测试 MIL-STD-202
未通电 t=24 小时/次
备注:不含 7a 和 7b 步骤。静置 24±2 小时后量测。
±0.5%
湿度测试 MIL-STD-202
1000小时 85°C/85% RH。指定条件:10% 工作功率。静置 24±2 小时后量测。
±0.5%
操作寿命 MIL-STD-202
条件 D 稳定状态 TA=125°C 额定功率。静置 24±2 小时后量测。
±0.5%
可焊性测试 J-STD-002C
245℃±5℃,5s+0.5s/-0。
95% 覆盖。
震动测试 5g 20 分钟, 3 方向 12 次循环。
备注:用 8"X5" PCB .031" 厚 7" 固定于较长一边。测试频率为 10-2000Hz。静置 24±2 小时后量测。
±0.5%
耐焊性测试 MIL-STD-202
260°C±5°C,10s±1s。静置 24±2 小时后量测。
±0.5%
短时间过负载 MIL-STD-202
5 倍额定功率 5 秒。静置 24±2 小时后量测。
±0.5%
热冲击测试 MIL-STD-202
-55°C/+125°°C, 300 次循环, 最大传输时间 20 秒, 静置 15 分钟。
±1%
FLU - 降额曲线
FLU - 降额曲线
额定功率 vs 环境温度 (降额曲线图)
FLU - 内包装
FLU - 内包装
(FLU) 内包装规格
包装规格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1

FLU - 外包装
FLU - 外包装
(FLU) 外包装规格
包装规格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1
FLU - 料号标识
FLU 5 0m10 F
型号
FLU
脚距 (W)
5 5mm
15 15mm
30 30mm
阻值(Ω)
0m10 0.00010Ω
0m50 0.00050Ω
R005 0.00500Ω
R010 0.01000Ω
阻值公差 (%)
F ±1%
G ±2%
J ±5%

备注:电镀,浸锡,或尺寸规格有特别要求,请与业务联系。
