敞开式 低阻值 毫欧电阻 分流电阻器 - LRB 系列

敞开式低阻值 电流取样 微电阻 毫欧电阻 (LRB)

德铭特敞开式毫欧低值电阻,是分流电阻器的最佳选择。

德铭特的 LRB 敞开式低值电阻系列采用锰铜合金,镍铜合金(康铜合金)为阻抗元件,铜包钢引脚和焊接结构。立式引脚插件和标准间距设计,使 LRB 易于安装。适用于电流感应和分流器应用。

敞开式裸露金属元件设计,允许空气流通以达到最大的冷却效果,使印刷电路板滞留更少的热量。防火结构设计提供 20mΩ 低阻值,低电感量。客户可以指定电阻范围,以满足设计的挑战性和具体的技术要求。

针对所有类型的高电流电源和功率应用,往往需要一个坚固结实、能承受环境变化等不同条件的毫欧电阻器,德铭特的 LRB 低阻值合金电阻系列是最佳的选择。

LRB 敞开式分流电阻器,可以在不明显影响电路的情况下测量电流,其可靠的性能,和对电路微小的影响,成为电源设计着的首选,是目前电子、电器、资讯产品使用量最大,价格最便宜,品质稳定性信赖度高的电流感应电阻器。

LRB 系列提供散装 2Kpcs 每包的包装,符合 RoHS 和无铅标准。

德铭特 LRB 系列符合无铅 及 RoHS 标准。可依客户的需求生产,提供敞开式电流检测低阻分流电阻器的产品系列。
特殊的阻值、尺寸、规格、及产品最新信息,请与德铭特业务部洽询。

下载 PDF 版本: 分流电阻器 (LRB)

特性 :
  1. 标准公差 5%。
  2. 高稳定性敞开式设计。
  3. 最大电流等级 4.5A,低电感量。
  4. Ni-Cu 镍铜(康铜)合金电阻元件。
  5. 无铅(Pb),并且符合 RoHS 标准。
  6. 铜包钢引脚,径向引线,电阻值 20 mΩ。
应用 :
  1. CPU 驱动控制。
  2. 逆变器、开关电源、电动工具、电机控制。
  3. 汽车控制、反馈系统、电源并联、电流感测。
  4. 电池剩余电源检测、和电流检测。

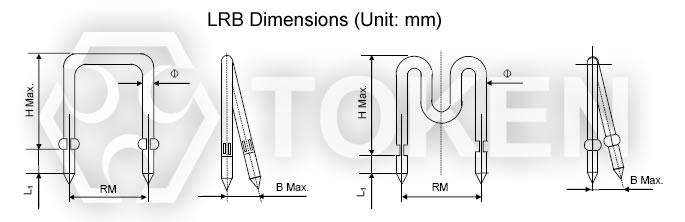

敞开式低值毫欧分流电阻 (LRB) 形状尺寸 (单位: mm)
(LRB) 敞开式毫欧分流电阻 尺寸图
(LRB) 敞开式毫欧分流电阻 尺寸图
RM (mm) H Max. (mm) B Max. (mm) Ø (mm) L1 (mm)
5 ~ 50 20 1 5 ~ 29 3±0.5
敞开式毫欧低值分流电阻 (LRB) 电气特性
规格 直径 Ø (mm) 额定电流 (A) 阻值范围 (mΩ) 公差精度 (%) 温度系数 (ppm/°C) 温度范围 (°C)
LRB-05 0.5 2.5 20~50 ±3%(H)
±5%(J)
±10%(K)
±50 ~ ±100 -55 ~ +85
LRB-06 0.6 3.0 20~50
LRB-07 0.7 4.0 20~50
LRB-08 0.8 4.5 20~50
LRB-09 0.9 5.0 10~50
LRB-10 1.0 5.5 10~30
LRB-11 1.1 6.0 5~20
LRB-12 1.2 7.0 5~20
LRB-13 1.3 7.5 5~20
LRB-14 1.4 8.0 5~20
LRB-15 1.5 9.0 5~20
LRB-16 1.6 9.5 5~15
LRB-18 1.8 11 3~10
LRB-20 2.0 12 2~8
LRB-23 2.3 14 2~8
LRB-25 2.5 17 2~5
LRB-29 2.9 21 2~5
敞开式低阻值毫欧电阻/分流电阻器 (LRB) 料号标识
LRB - 08 05 R005 K P

型号
LRB

直径 Ø
05 0.5 mm
06 0.6 mm
07 0.7 mm
08 0.8 mm
09 0.9 mm
10 1.0 mm
11 1.1 mm
12 1.2 mm
13 1.3 mm
14 1.4 mm
15 1.5 mm
16 1.6 mm
17 1.7 mm
18 1.8 mm
20 2.0 mm
23 2.3 mm
25 2.5 mm
29 2.9 mm
脚距 RM (mm)
05 5 mm
10 10 mm
15 15 mm
20 20 mm
25 25 mm
30 30 mm
35 35 mm
40 40 mm
45 45 mm
50 50 mm
阻值 (Ω)
R005 0.005Ω
R02 0.02Ω
R05 0.05Ω
公差精度 %
H ±3%
J ±5%
K ±10%
包装方式
P Bulk
