四端子采样电阻器 合金精密分流器 (FLH)

德利特电子 FLH 四端子合金分流器电阻,TCR 低至 20ppm,适用于电流感测产品精密量测应用。

德利特 FLH 敞开式四引脚合金分流器电阻系列,又称为四引线采样电阻、电流感测电阻、或四引脚取样电阻器。

采用开尔文四端子配置电阻器 (Kelvin four-terminal resistors),可确保电流作用于两个相对的端子,测量其他两个端子的检测电压,从而降低端子之间的电阻值和温度系数的影响,而得到更精确的电流测量值。

FLH 四引线合金分流器采用 U 形设计,高脉冲特殊合金元件构造,可提高了该电阻器的功率和扩大操作温度的范围,具有低阻,低感,高可靠性等特性。低至 ±20ppm/°C 温度系数,更提供优异的性能,适合多种应用。

提供 3W 额定功率,阻值可小至 0.0003Ω,公差精度低至 ±1%、±2%、及 ±5%,电感量小于 10 nH 纳亨,温度系数 ±20ppm/°C、±50ppm/°C 可供选择,适合电流感测、取样、采样、检测等电子设备产品应用。

德利特电子采用现代技术和生产方法,不断升级生产设备,提供完整的低阻值的电流检测电阻产品,及全方面电流感测分流器的产品信息和应用资讯,产品符合 RoHS 要求。

FLH 系列作为电流分阻器、电流检测电阻产品应用,可按客户的需求,订制长/宽尺寸。特殊的阻值、及产品最新信息,请与德利特业务部洽询。

下载 PDF 版本: 四端子采样电阻器 合金精密分流器 (FLH)

特性 :
  1. 符合 ROHS 要求。
  2. 电感小于 10nH (纳亨),阻值低至 0.0003Ω。
  3. TCR 温度系数 ±20ppm/°C 和 ±50ppm/°C。
  4. 标准额定功率 3W,公差精度 ±1%,±2%,和 ±5%。
应用 :
  1. 电流采样、驱动技术。
  2. 汽车电子、通讯系统。
  3. 功率电子、家电控制器。
精密采样电阻 (FLH) 尺寸规格 (单位:mm)

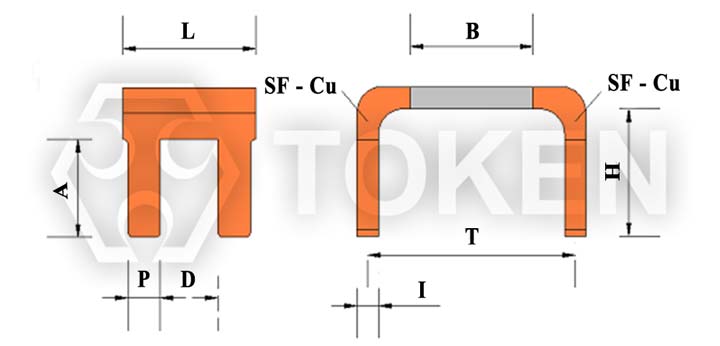

精密采样电阻 - FLH 系列 尺寸图
精密采样电阻 - FLH 系列 尺寸图
规格 B (mm) W (mm) L (mm) A (mm) P (mm) H (mm) D (mm) I (mm)
FLH-M-0m30 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 1.43±0.3
FLH-M-0m50 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.86±0.3
FLH-M-R001 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.44±0.3
FLH-M-R002 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.63±0.3
FLH-M-R003 5.0±0.3 8.3±0.3 5.3±0.3 3.8±0.5 1.3±0.3 5.0±1.0 1.8±0.3 0.43±0.3
精密采样电阻 (FLH) 表面温度曲线

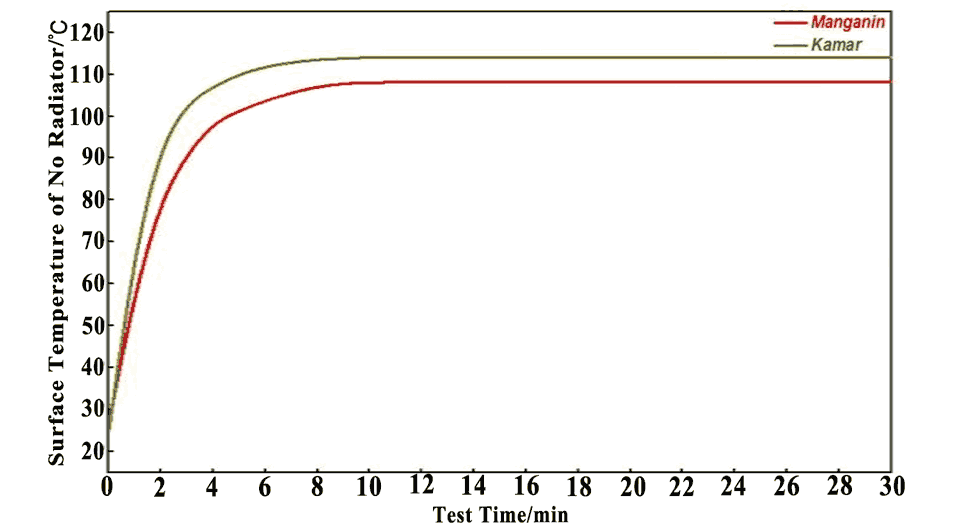

表面温度曲线图
表面温度曲线图

精密采样电阻 (FLH) 温度系数曲线

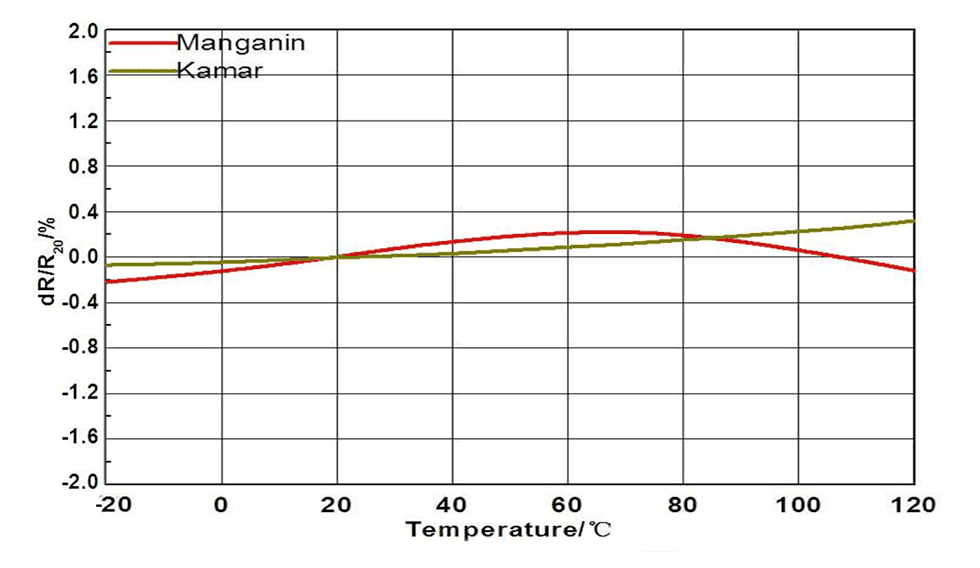

温度系数曲线图
温度系数曲线图
精密采样电阻 (FLH) 环境测试
测试项目 规格标准 测试方法
冷热循环 ±0.5% JESD22
(-55°C 到 +125°C) 1000次。静置 24±2 小时后量测。
高温测试 ±0.5% MIL-STD-202
1000小时 于T=125°C未通电。静置 24±2 小时后量测。
耐湿测试 ±0.5% MIL-STD-202
未通电 t=24 小时/次,不含 7a 和 7b 步骤。静置 24±2 小时后量测。
湿度测试 ±0.5% MIL-STD-202
1000小时 85°C/85%RH。备注:指定条件:10% 工作功率。静置 24±2 小时后量测。
操作寿命 ±0.5% MIL-STD-202
条件 D 稳定状态 TA=125°C 额定功率。静置 24±2 小时后量测。
可焊性测试 95% 覆盖。 J-STD-002C
245°C±5°C, 5s+0.5s/-0。
振动测试 ±0.5% MIL-STD-202
"5g 20分钟,3 方向 12 次循环。"备注:用 8"X5" PCB 031" 厚 7" 安装于较长一边的相对两边角落,固定点位于 2 英寸以内。测试频率为 10-2000Hz。静置 24±2 小时后量测。
耐焊性测试 ±0.5% MIL-STD-202
260°C±5°C,10s±1s。静置 24±2 小时后量测。
短时间过负载 ±0.5% MIL-STD-202
5倍额定功率5秒。静置 24±2 小时后量测。
热冲击测试 ±1% MIL-STD-202
-55°C/+125°C, 300 次循环, 最大传输时间 20秒, 静置 15 分钟。
精密采样电阻 (FLH) 降额曲线
额定功率 vs 环境温度 (降额曲线图)
额定功率 vs 环境温度 (降额曲线图)
精密采样电阻 (FLH) 内包装

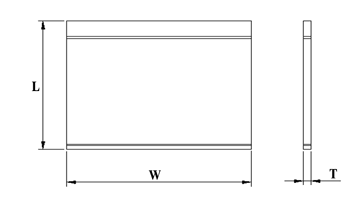

(FLH) 内包装规格
(FLH) 内包装规格
包装规格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1

精密采样电阻 (FLH) 外包装

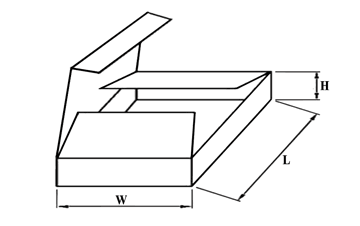

(FLH) 外包装规格
(FLH) 外包装规格
包装规格 L/mm W/mm H/mm
B1 170 120 50
B2 240 180 115
B3 230 170 200
B4 250 250 250
B5 300 300 300
四端子采样电阻器 合金分流器 (FLH) 料号标识
FLH M R001 F
型号
FLH
材料
M 锰铜
K 镍铬
阻值 (Ω)
0m30 0.0003Ω
R001 0.001Ω
R003 0.003Ω
阻值公差 (%)
J ±5%
G ±2%
F ±1%
