合金贴片分流电阻器 FLM 系列

合金贴片分流电阻器 (FLM)

德利特电子扩展其表面安装电流感测 (FLM) 合金分流器,采用向外摺叠及向内摺叠端子设计,镍铜或锰铜合金冲压以保持表面安装结构的优越的电气特性,具有耐脉冲,高精度特性。

与其他金属合金电流检测电阻器制造商不同,德利特金属合金贴片电阻 (FLM) 具有一系列优势,功率可达 4W,5W,和 7W。温度系数 TCR (20 ~ 50)ppm,公差精度 1%, 2%, 及 5%,用 以提高量测精度。阻值小至 0.0002Ω,是高端电流采样、取样应用的首选。

德利特 (FLM) 适用于电源管理中的所有类型的分压,电流检测和脉冲应用,如传感器、变频器;用于笔记本电脑的 VRM,用于服务器的 DC / DC 转换器以及锂离子电池管理和安全;工业仪表;和汽车市场的高电流应用,如音频,传输,防抱死制动,和发动机。

德利特电子采用现代技术和生产方法,不断升级生产设备,提供完整的低阻值的电流检测元件,及全方面电流感测分流器的产品信息和应用资讯,产品符合 RoHS 要求。可按客户的要求,订制长/宽尺寸。特殊的阻值、及产品最新信息,请与德利特业务部洽询。

下载 PDF 版本: 合金贴片分流电阻器 (FLM)

特性 :
  1. 温度系数 TCR ±20ppm/°C,±50ppm/°C。
  2. 电感量小于 10nH (纳亨),阻值低至 0.0002Ω。
  3. 额定功率 4W ~ 7W,公差精度±1%,±2%和 ±5%。
应用 :
  1. 电源模块、通讯系统。
  2. 混合应用的电源电流传感器、变频器。
  3. 自动化控制电源、汽车市场的高电流应用。
表面贴装分流合金电阻器 (FLM) 尺寸规格 (单位:mm)

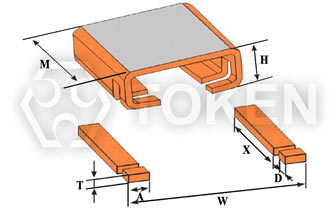

FLM - 向外摺叠 (y) 尺寸图

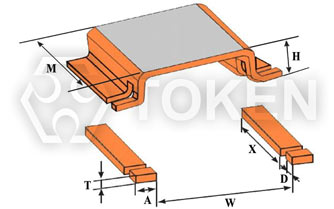

FLM - 向内摺叠 (n) 尺寸图
FLM - 向外摺叠 (y) 尺寸图
FLM - 向外摺叠 (y) 尺寸图
品名 功率 (W) M (mm) W (mm) H (mm) X (mm) D (mm) A (mm) T (mm)
FLM-M-0m20 5 6.6±0.3 6.9±0.3 3.0±0.5 4.8±0.3 0.90±0.3 2.5±0.3 0.7±0.3
FLM-M-0m30 5 6.6±0.3 6.9±0.3 3.0±0.5 4.8±0.3 0.90±0.3 2.5±0.3 1.12±0.3
FLM-M-0m50 5 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.66±0.3
FLM-M-R001 5 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.33±0.3
FLM-K-R002 5 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.50±0.3
FLM-K-R003 4 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.34±0.3
FLM-K-R005 4 3.9±0.3 6.9±0.3 3.0±0.3 2.0±0.3 0.34±0.3 2.5±0.3 0.34±0.3
FLM-K-R010 7 6.1±0.3 15.9±0.3 3.0±0.3 4.2±0.3 0.90±0.3 2.5±0.3 0.30±0.3
贴片合金分流电阻器 (FLM) 表面温度曲线
表面温度曲线图
表面温度曲线图

贴片合金分流电阻器 (FLM) 表面温度曲线
表面温度曲线图
表面温度曲线图
合金贴片分流电阻器 (FLM) 环境测试
测试项目 规格标准 测试方法
冷热循环 ±0.5% JESD22
(-55°C 到 +125°C) 1000次。静置 24±2 小时后量测。
高温测试 ±0.5% MIL-STD-202
1000小时 于T=125°C未通电。静置 24±2 小时后量测。
耐湿测试 ±0.5% MIL-STD-202
未通电 t=24 小时/次,不含 7a 和 7b 步骤。静置 24±2 小时后量测。
湿度测试 ±0.5% MIL-STD-202
1000小时 85°C/85% RH。
备注:指定条件:10% 工作功率。静置 24±2 小时后量测。
操作寿命 ±0.5% MIL-STD-202
条件 D 稳定状态 TA=125°C 额定功率。静置 24±2 小时后量测。
可焊性测试 95% 覆盖。 J-STD-002C
245°C±5°C, 5s+0.5s/-0。
耐焊性测试 ±0.5% MIL-STD-202
260°C±5°C, 10s±1s。静置 24±2 小时后量测。
短时间过负载 ±0.5% MIL-STD-202
5 倍额定功率 5秒。静置 24±2 小时后量测。
热冲击测试 ±1% MIL-STD-202
-55°C/+125°C, 300次循环, 最大传输时间 20秒, 静置 15 分钟。
振动测试 ±0.5% MIL-STD-202
5g 20分钟,3 方向 12 次循环。
备注:用 8"X5" PCB 031" 厚 7" 安装于较长一边的相对两边角落,固定点位于 2 英寸以内。测试频率为 10-2000Hz。静置 24±2 小时后量测。
合金贴片分流器 (FLM) 降额曲线
额定功率 vs 环境温度 (降额曲线图)
额定功率 vs 环境温度 (降额曲线图)
合金贴片分流器 (FLM) 包装规格
合金贴片分流器 (FLM) - 模压带规格
合金贴片分流器 (FLM) - 模压带规格
规格 A/mm B/mm W/mm E/mm F/mm P0/mm P1/mm P2/mm D0/mm T/mm 数量(EA)/支
内尺寸 7.5 8 16 1.75 7.35 6 12 12 1.5 3.8 3000
外尺寸 7.3 12.1 24 1.75 12.2 6 12 12 1.5 3.5 1000
贴片合金分流电阻器 (FLM) 料号标识
FLM 5 M 0m20 F y
型号
FLM
功率
4 4W
5 5W
7 7W
材料
M 锰铜
K 镍铬
阻值 (Ω)
0m20 0.0002Ω
0m50 0.0005Ω
R001 0.001Ω
R002 0.002Ω
R010 0.01Ω
阻值公差 (%)
J ±5%
G ±2%
F ±1%
形状
y 向外摺叠
n 向内摺叠
