铁氧体磁珠磁环 - TCFB 系列

铁氧体磁珠 铁氧体磁环 (TCFB)

德铭特电子的 TCFB 系列铁氧体磁珠 (Ferrite Bead),铁氧体磁环是目前应用发展最快的一种抗干扰元器件,价廉,易用,滤除高频噪声效果显著。铁氧体磁珠常用于滤波和电磁噪声抑制,采用铁、镍、锌氧化物混和而成,具有很高的电阻率,及较高的导率磁。将铁氧体磁珠串接在信号或电源通路上,可用于抑制差模噪声。

德铭特 TCFB 系列铁氧体磁珠与普通的电感相比,具有更好的高频滤波特性。铁氧体在高频时在高频时呈现电阻特性,相当于品质因数很低的电感器,所以能在相当宽的频率范围内,保持较高的阻抗,从而提高高频滤波效能。

德铭特 TCFB 磁珠系列,符合 RoHS 标准,无铅焊接技术及 100% 无铅,并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。

下载 PDF 版本: 铁氧体磁珠 铁氧体磁环 (TCFB)

特长 :
  1. 降低射频干扰及噪音。
  2. 低成本、高可靠性。
用途:
  1. 电脑显示卡、影像加速卡、主机板、电视游乐器。
  2. 可周波吸收、杂讯信号波形整形。
(TCFB) 结构及尺寸

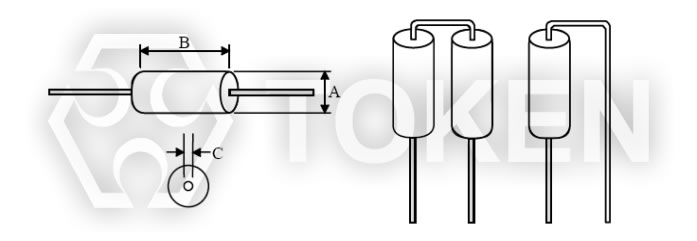

铁氧体磁珠 铁氧体磁环 (TCFB) 尺寸图
铁氧体磁珠 铁氧体磁环 (TCFB) 尺寸图
型号 A B C Impedance (Ω) Min.
10MHz 100MHz
TCFB*2515* 2.5±0.15 1.5±0.15 0.65 5.0 20.0
TCFB*2530* 2.5±0.15 3.0±0.20 0.65 8.0 25.0
TCFB*2540* 2.5±0.15 4.0±0.20 0.65 12.0 32.0
TCFB*2575* 2.5±0.15 7.0±0.30 0.65 20.0 58.0
TCFB*3530* 3.5±0.20 3.0±0.20 0.65 13.0 65.0
TCFB*3545* 3.5±0.20 4.5±0.20 0.65 20.0 45.0
TCFB*3547* 3.5±0.20 4.7±0.20 0.65 20.0 45.0
TCFB*3550* 3.5±0.20 5.0±0.20 0.65 20.0 50.0
TCFB*3560* 3.5±0.20 6.0±0.20 0.65 20.0 80.0
TCFB*3578* 3.5±0.20 7.8±0.30 0.65 28.0 90.0
TCFB*3583* 3.5±0.20 8.3±0.30 0.65 30.0 100.0
TCFB*3590* 3.5±0.20 9.0±0.40 0.65 60.0 100.0
TCFB*3510* 3.5±0.20 10.0±0.4 0.65 50.0 130.0
TCFB*3512* 3.5±0.20 12.0±0.5 0.65 45.0 145.0
TCFB*3514* 3.5±0.20 14.0±0.5 0.65 60.0 150.0
注: 双并及单粒型目前只能提供一些尺寸规格
(TCFB) 料号标识
TCFB A 3547 TB
型号
TCFB
型式
A 一般
D 立式双并型
S 立式单粒型
外径 “A” & 长度 “B”
包装方式
P 散装
TR 编带卷装
TB 盒装
