对角位插件式大电流功率电感器 (TCDU) 集成镍芯电感设计。
伴随个人电脑和各种电器高性能化和小型化，迫使电力电源电路进一步小型化、薄形化和大电流化。个人电脑或服务器中的 CPU 明显趋于大容量化和高速化，随之带来了耗电量加大，工作电压逐年下降，电源电路于 CPU 应用的发展趋势愈加明确，CPU 电源电路将以低电压、大电流为未来的发展方向。
德铭特电子功率大电流电感器（TCDU）由高磁化率镍磁芯绕线集成电路结构。镍芯大电流电感（TCDU）额定电流测量高达 DC 33 Amp，频率高达 1.0 MHz，低直流阻抗，易散热性。三种紧凑尺寸可供选择，8.5mm x 8.5mm, 10.2mm x 10.2mm, 和 11.5mm x 11.5mm。优异的性能使其成为现今应用的理想选择，主要应用于膝上笔记本电脑和桌面电脑的主板，电脑显示卡，VGA 模组，电源系统和 VRM 应用。
德铭特 (TCDU) 大电流系列功率电感器均符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德铭特业务联系。
下载 PDF 版本: 对角位插件式大电流功率电感器 (TCDU)。
特长 :
- 低成本，屏蔽结构。
- 大电流，直流可达 33A。
- 低阻抗，高频范围可到 1.0MHz。
- 环保物料。
用途:
- 适用于膝上笔记本电脑和桌面电脑的主板。
- 常规应用以及分布式电源系统和 VRM 应用。

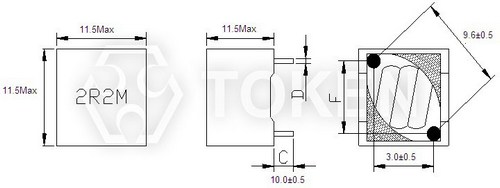

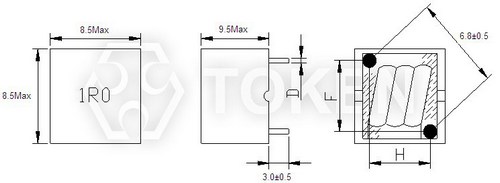

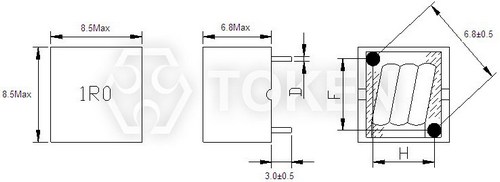

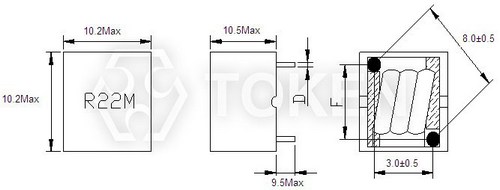

| 大电流对角位插件式 (TCDU0806/0809/1009/1103) 结构尺寸 (单位: mm) | ||
| TCDU0806 |
|
 |
| TCDU0809 |
|
 |
| TCDU1009 |
|
 |
| TCDU1109 |
|
 |
| 大电流对角位插件式 (TCDU0806) 特性规格 | |||||
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU0806-1R0M | 1.00 | 2.50 | 2.70 | 12.0 | 12.0 |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流对角位插件式 (TCDU0809) 特性规格 | |||||
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU0806-2R2M | 2.20 | 4.60 | 5.00 | 13.0 | 10.0 |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流对角位插件式 (TCDU1009) 特性规格 | |||||
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU1009-R22M | 0.22 | 0.53 | 0.65 | 50.0 | 33.0 |
| TCDU1009-R36M | 0.36 | 0.70 | 0.90 | 50.0 | 33.0 |
| TCDU1009-R47M | 0.47 | 0.70 | 0.90 | 30.0 | 26.0 |
| TCDU1009-R50M | 0.50 | 0.70 | 0.90 | 30.0 | 26.0 |
| TCDU1009-R56M | 0.56 | 0.70 | 0.90 | 30.0 | 26.0 |
| TCDU1009-R80M | 0.80 | 1.28 | 1.56 | 30.0 | 20.0 |
| TCDU1009-1R0M | 1.00 | 1.28 | 1.56 | 30.0 | 20.0 |
| TCDU1009-2R2M | 2.20 | 4.00 | 3.10 | 18.0 | 13.0 |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流对角位插件式 (TCDU1109) 特性规格 | |||||
| Part No | L (µH) | DCR (mΩ) | Isat (A) | Irms (A) | |
| ±20% | TYP | Max. | TYP | TYP | |
| TCDU1109-R22M | 0.22 | 0.50 | 0.75 | 40.0 | 30.0 |
| TCDU1109-R56M | 0.56 | 1.00 | 1.30 | 40.0 | 28.0 |
| TCDU1109-1R0M | 1.00 | 1.20 | 1.50 | 28.0 | 24.0 |
| TCDU1109-1R2M | 1.20 | 1.20 | 1.50 | 26.0 | 22.0 |
| TCDU1109-2R2M | 2.00 | 2.30 | 3.00 | 25.0 | 18.0 |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流功率电感器 (TCDU) 料号标识 | ||||||||||||||||||||||||||||||||||||
| TCDU | 1109 | - | R22 | M | ||||||||||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||||
