厚膜无感高压精密分压电阻器 (HI80M)

厚膜无感高压精密分压电阻器 (HI80M)

德利特电子进一步扩展高压元器件,针对具有挑战性应用的解决方案,并为高压测量电路引入厚膜精密电阻分压器 (HI80M)。新电阻分压器 (HI80M) 的推出是为了完善能源,医疗,工业和仪器仪表市场不断增长的需求。

厚膜技术允许在平坦或圆柱形基板上印刷高电阻值。不仅可以获得高阻值,并且可以将高电压施加到厚膜产品上,而电阻值几乎没有变化。 使用蛇形图案印刷许多厚膜电阻器。这种模式有助于降低电感,是在稳定频率的应用中的首选。

随着新兴行业的扩大,对这类元器件的需求也在增长。如便携式除颤器,高压 PSU,车载仪表,TWT电源,雷达系统,X 射线系统,分析设备,高分辨率 CRT 显示器等应用,都要求组件具有严格的公差,优异的温度系数 (TCR),负载稳定性和极高的阻抗值,能够提供最佳空间,重量和成本组合的封装。

圆柱形 (HI80M) 具有高品质,高电压,多功能,无感,厚膜精密分压电阻器,可从德利特获得。精密分压器 (HI80M) 提供高达 80 KVdc 的电压处理能力,工作温度范围为 -55°C 至 +125°C,宽广的电阻范围 2MΩ 至 1GΩ,R2/(R1+R2) 电阻比 1:1000 至 1:20000,功率可达 41W。

高压精密分压电阻器 (HI80M) 符合 RoHS 指令和无铅。如需协助您所指定的精密高压分压器应用,请联系德利特电子。我们可以提供基于产品目录中,高压电阻器组合的高压分压器解决方案,或者利用我们完善的功能在匹配电阻器组中提供更高的精度。

下载 PDF 版本: 精密圆柱形高压分压电阻器 (HI80M)。

特性 :
  1. 高精度、底温度系数、厚膜无感设计、阻值范围宽。
  2. 耐湿、耐热、耐电脉冲、稳定可靠的长期工作性能。
  3. 所有部件均为无铅, 符合欧盟 RoHS 指令。
应用 :
  1. 雷达脉冲形成网络、电容器的消弧电路,高电压缓冲电路。
  2. 冲击电压发生器、电弧炉阻尼、脉冲调制器、能源研究。
  3. X-ray/显像设备,和 EMI/闪电抑制。

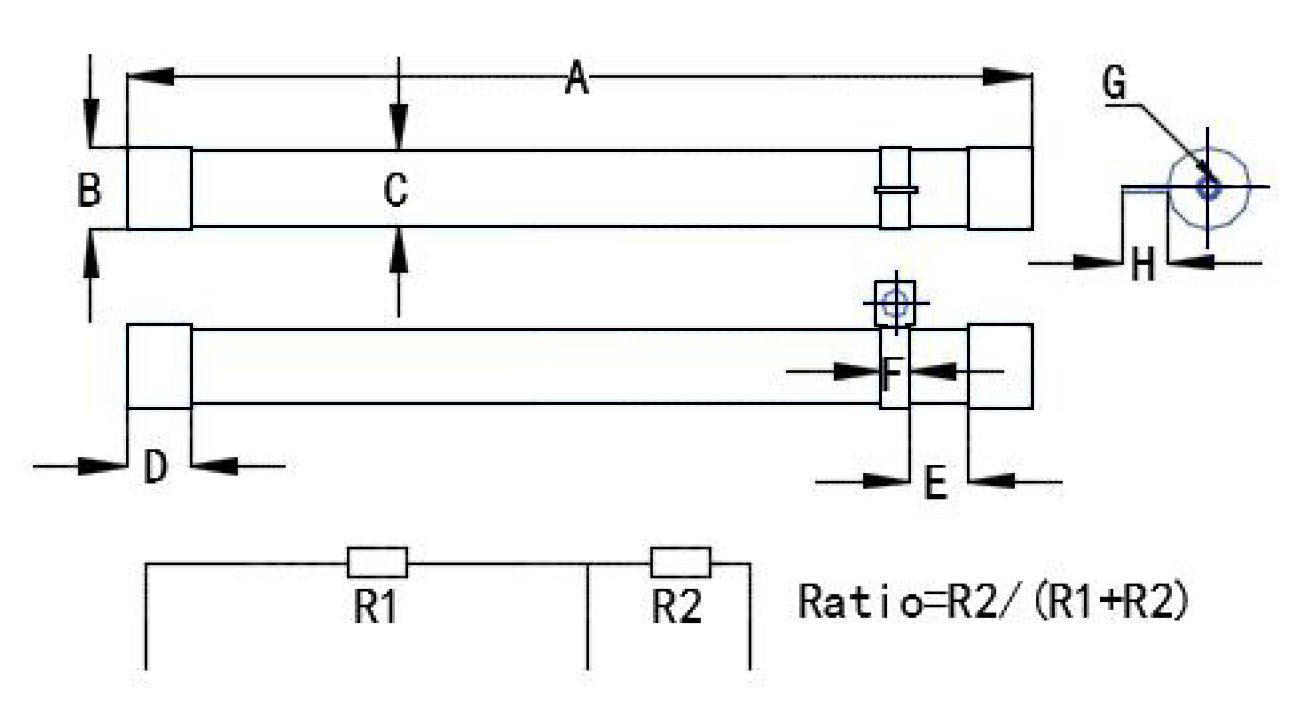

精密圆柱形高压电阻分压器 (HI80M) 尺寸
精密圆柱形高压电阻分压器 (HI80M) 尺寸
精密圆柱形高压电阻分压器 (HI80M) 尺寸 (单位: mm)
规格 A±2 B±0.2 C±0.5 D±2 E±1 F±0.5 G H±2
HI80M-156 156 14.5 13.5 10 8.5 5 M4 10
HI80M-310 310 33 32 14 40 7 M6 10
无感精密分压电阻器 (HI80M) - 电气特性
项目 规格
料号 HI80M-156 HI80M-310
功率 Power (W) (at 40°C) 12W 41W
U Max Working Voltage 最大工作电压 (V) 40KVDC 80KVDC
阻值范围 Resistance Range (R) (R1+R2) 2M~1G 5M~1G
绝对温度系数 Absolute TCR (ppm/°C)(25°C~85°C) ±50ppm/ ±100ppm ±25ppm ±15ppm ±50ppm/ ±100ppm ±25ppm ±15ppm
相对温度系数 Relative TCR (ppm/°C) (25°C~85°C) ±25ppm ±15ppm ±10ppm ±25ppm ±15ppm ±10ppm
绝对阻值精度 Absolute Resistance Tolerance (%) ±0.25%~±5% ±0.25%~±5% ±0.25%~±5% ±0.25%~±5% ±0.25%~±5% ±0.25%~±5%
相对阻值精度 Relative Resistance Tolerance (%) ±0.25%~±0.5% ±0.1%~±0.5% ±0.1%~±0.5% ±0.25%~±0.5% ±0.1%~±0.5% ±0.1%~±0.5%
绝缘电压 Insulation Voltage (V) >1000VDC
阻值比 Resistive Ratio: R2/(R1+R2) 1:1000 to 1:20000
操作温度 Operating Temperature Range (°C) -55°C~+125°C
涂装 Coated 树脂 Silicone
端子 Terminal 镀镍铜盖 Nickel plated copper cap
过负载 Overload 5 倍额定功率且不超过 1.5 U Max 5秒, R≤±(0.2%+0.05Ω)
负载寿命 Load Life 1000Hrs. 额定功率,ΔR≤±(0.5%+0.05Ω)
稳态湿热 Steady heat 40°C,RH≥95%, 240Hrs,ΔR≤±(0.4%+0.05Ω)
冷热冲击 Rapid Change of Temperature -55~155°C at 5 次循环,ΔR≤±(0.2%+0.05Ω)
  • 工作电压 Working Voltage = ( P * R ) 或最大工作电压 (表列中),两数取其低值者。
  • 过负载电压 Overloading Voltage = ( 5P * R ) 或 1.5 * 最最大工作电压 (表列中),两数取其低值者。

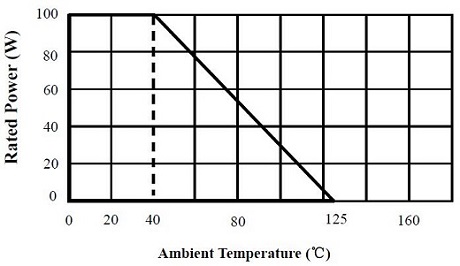

降额曲线 (HI80M)
High Voltage Resistor Construction (HI80D & HI80T)
料号标识 (HI80M)
HI80M 156 C2C3 20M 5K JD
料号
HI80M
额定功率 (W)
156 12W
310 41W
温度系数 TCR (ppm/°C)
C1C2 100ppm 绝对
50ppm 相对
C1C3 100ppm 绝对
25ppm 相对
C2C3 50ppm 绝对
25ppm 相对
R1 + R2 (Ω)
20M 19.5MΩ + 5KΩ
30M 29.5MΩ + 5KΩ
150M 148.5MΩ + 1.5MΩ
R2 (Ω)
5K 5KΩ
1M 1MΩ
1M5 1.5MΩ
阻值精度 (%)
JF ±5% 绝对
±1% 相对
JD ±5% 绝对
±0.5% 相对
FC ±1% 绝对
±0.25% 相对
