玻璃釉膜 片式高压电阻 (RI82) 系列

玻璃釉膜 片式高压电阻 (RI82)

玻璃釉膜片式高压电阻,提供脉冲电源产品于高电压发展趋势,一个完美的解决方案。

高压 RI82 高精度系列,为正在寻找具有耐高电压的小型元器件的工程师,提供了一个完美的解决设计方案,使他们在电压脉冲的电源产品设计能够符合趋势潮流。

RI82 高压电阻器使用德利特专有的厚膜金属釉膜电阻元件和蛇形图案设计工艺,提供理想的成本效益,高稳定性, 高精度,无电感量,和高电压的特性,适用于多种测量,交直流或脉冲电路,分压器电路和控制功能,于高压设备中电力电子的应用。

采用 96% 的高纯氧化铝陶瓷材料为加工基材,经德利特严格生产制程,控制最重要的稳定性能,使公差精度为 F(±1%), G(±2%), J(±5%), K(±10%), and M(±20%)。 可以处理高达 30 千伏高电压。这种独特的工艺,提供了多种多样可选择的尺寸和电极终端,及精确具体的应用电阻值。这款稳定的高压电阻器 RI82,可提高你的高压系统性能的精度。

精密 RI82 高压系列符合 RoHS 和无铅标准。 如需高功率,高电压,或阻值不在公称范围内,或特殊尺寸等特殊系列高压电阻器,请与德利特业务接洽,并取得最新的产品信息。

下载 PDF 版本: 玻璃釉膜 片式高压电阻 (RI82)

机械规格 :
  1. 电阻元件:厚膜。
  2. 基底: 96 % 纯氧化铝。
  3. 封装:环氧基,保形涂料(C型)。
  4. 终端:银钯杆,镀锡铜引线。
特性 :
  1. 额定功率从 0.1W 到 30W。
  2. 最大工作电压从 2KV 到 30KV。
  3. 可生产客户提供的原图设计。
  4. 坚固的环氧树脂涂层和高电压稳定性。
  5. 温度系数从 200 ppm/°C 到 300 ppm/°C。
  6. 高阻值范围从 10 Megohm 到 100K Megohms (100 Gegaohms)。
  7. 阻值精度有 F(±1%), G(±2%), J(±5%), K(±10%), and M(±20%)。
  8. 稳定陶瓷电阻元件烧结高纯度氧化铝衬底。
应用 :
  1. X 激光/显像设备,冲击电压发生器。
  2. 电容消弧电路,高电压缓冲电路,电弧炉阻尼。
  3. 脉冲调制器,雷达脉冲网络,能源研究,和EMI /闪电抑制。
  4. 应用包括电源,变压器和要求在高压环境下使用的产品。
RI82 - 表面贴装 a Type (单位:mm)

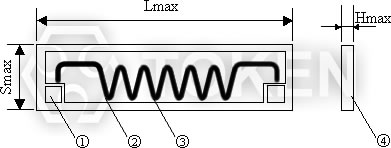

(RI82) - 类型:a 片式尺寸图
(RI82) - 类型:a 片式尺寸图
一 银钯电极
二 系电阻膜
③ 绝缘介质
四 96%A1023 瓷片
型号 额定功率 (w) 结构型式 尺寸
(Unit:mm)
阻值范围 (Ω) 温度系数
(10-6/ °C)
阻值公差 最大工作电压
(KV)
Lmax Smax Hmax I dmax
RI82-2 2 a 33 8 0.8     10M-1T ≤200 J(±5%)
K(±10%)
M(±20%)
15
RI82-2 2 a 25 10 0.8
备注: 额定持续工作电压 (RCWV),应由公式计算 RCWV = 额定功率 × 电阻值 (Ω)
当 RCWV 大于规格的最大工作电压,RCWV = 规格的最大工作电压。
RI82 - 引脚型 b, c Type (单位:mm)

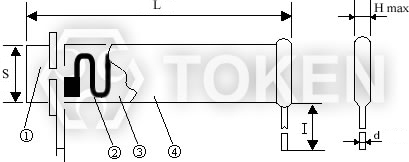

(RI82) - 类型: b, c 引脚型尺寸图
(RI82) - 类型: b, c 引脚型尺寸图
一 银钯电极
二 系电阻膜
③ 绝缘涂装 (仅c型)
四 96%A1023 瓷片
型号 额定功率 (w) 尺寸 (Unit:mm) 阻值范围 (Ω) 温度系数
(10-6/°C)
最大工作电压 (KV) 阻值公差
L ± 2 S ± 2 H max I d ± 0.1
RI82-0.125 0.125 8 3.5 2.5 20.0min 0.56 100M-4.7G 1R ≤ R < 1G,(±100PPM)

1G ≤ R < 10G,(±200PPM)

10G ≤ R < 100G,(±300PPM)

100G ≤ R ≤ 1T,(±500PPM)
4 F(±1%)
G(±2%)
J(±5%)
K(±10%)
M(±20%)
RI82-0.125 0.125 10 5 2.5 24.0min 0.56 100M-10G 4
RI82-0.25S 0.25S 10 5 2.5 20.0min 0.56 10M-1T 4
RI82-0.25 0.25 22 4 2.5 20.0min 0.56 100M-10G 4
RI82-0.25 0.25 25 5 2.5 20.0min 0.56 100M-10G 10
RI82-0.5 0.5 35 5 2.5 24.0max 0.56 100M-10G 15
RI82-0.5 0.5 41 5 2.5 42.0max 0.56 10M-1T 4
RI82-1 1 25 10 2.5 30.0max 0.56 100M-10G 15
RI82-1 1 30 8 2.5 30.0max 0.8 100M-10G 15
RI82-1 1 33 8 2.5 35.0max 0.56 100M-10G 15
RI82-1 1 38 10 3 45.0max 0.80 100M-1T 20
RI82-2 2 38 10 3 40.0max 0.80 100M-1T 20
RI82-2 2 45 10 3 45.0max 0.80 100M-10G 20
RI82-3 3 50 10 3 45.0max 0.80 100M-1T 20
RI82-3 3 30 15 3 35.0max 0.80 100M-10G 25
RI82-3 3 60 10 3 55.0max 0.80 100M-1T 25
RI82-5 5 80 20 4 60.0max 0.80 100M-200M 25
RI82-10 10 97 23 4 80.0max 0.80 100M-200M 30
RI82-20 20 100 35 4 80.0max 1 100M-200M 30
RI82-30 30 100 48 4 80.0max 1 100M-200M 30
备注: 额定持续工作电压 (RCWW) 应由公式计算 RCWW = 额定功率 × 电阻值 (Ω)
当 RCWW 大于规格的最大工作电压,RCWW = 规格的最大工作电压。

先进技术无感及玻璃釉膜的蛇形转印图案设计 (RI82)

无电感量性能特点:

  1. 德利特 RI82 无感设计,采用了玻璃釉膜蛇形电阻皮膜图洋设计模式,电阻皮膜可设计为曲折线与通电电流方向相反,
    从而实现在整个电阻长度的最大电通量,及电感量中和互消。

  2. 这种高效率的无电感量设计,不会降额的任何电阻性能优势,非常这合要求高频率的产品应用。

蛇形图案丝印设计:

  1. RI82 系列高压电阻器,精密结合德利特的厚膜技术 - 无感蛇纹电阻皮膜丝网转印工艺,将矽树脂涂层印刷到精密陶瓷基板上。

  2. 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调这到最佳化,提供了一个完整高压无感电阻器的封装。

  3. 引线脚焊接组装,压入电阻瓷棒两端,精加工电阻器,以提供坚固的终端电极连接。
片状玻璃釉膜 (RI82) 料号标识
RI82 0.125W c 47M K
型号
RI82
额定功率(W)
0.125W
0.25W
0.5W
1W
结构型式
a Style
b Style
c Style
阻值 (Ω)
4M7 4.7MΩ
47M 47MΩ
47M5 47.5MΩ
470M 470MΩ
阻值公差 (%)
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
