氧化膜高频高压电阻器 (RY31A) 系列

氧化膜高频高压电阻器 (RY31A) 系列

氧化膜高频电阻器,高频电路设计的完美选择。

德铭特电子的陶瓷高频 RY31A 高压系列,常应用于脉冲发生器的系统和稳态的电流负载中的电容器阵列所产生的高峰值电力和电流。

RY31A 是由高温下的金属氧化物附着于高含铝量的陶瓷棒,并涂玻璃釉漆用以保护产品的电气和机械特性。高频 RY31A 电阻器体积小且功率高,具有更高的耐热性。

RY31A 采用专业氧化膜技术,结合先进的脉冲负载能力,适合超高频电路中的负载及 RF 射频的应用。在高频电路设计时,德铭特的 RY31A 高频高压电阻器是最佳选择。传统的螺旋切割微调阻值的电阻器易于产生寄生电感,是不能接受于高频及脉冲能量的应用。电信领域设备是 RY31A 系列最典型的应用。

RY31A - 高频氧化膜电阻,其内外表面涂有一层特殊的玻璃涂层,使 RY31A 具有体积小,但具有更高的耐热性和较大的电力容量。不同于传统的绕线型电阻器,RY31A 高频电阻器可提供优越的稳定性在高频率中,和瞬间电压脉涌的出色耐用性。 RY31A 适用于大电流以及高频电路的应用。

在非常低电阻值,于 1.0Ω 和 100Ω 之间,可提供的额定功率有:10W, 25W, 50W, 100W, 和 150W。

高频 RY31A 系列符合 RoHS 和无铅标准。 如需高频率,高电压,或阻值不在公称范围内,或特殊尺寸等特殊系列高压电阻器,请与德铭特业务接洽,并取得最新的产品信息。

下载 PDF 版本: 氧化膜高频高压电阻器 (RY31A) 系列

特性 :
  1. 特殊氧化膜技术。
  2. 技术标准:Q/RW105-83。
  3. 低电感量非螺旋切割阻值微调产品。
  4. 结构尺寸:管形端头被银或金电极。
  5. 符合 RoHS 和无铅(Pb)规范。
应用 :
  1. 电讯设备。
  2. 工业电子。
  3. 为 RF 射频专业产品应用。
  4. 用作超高频电路中的负载。
RY31A - 电子特性 (单位: mm)

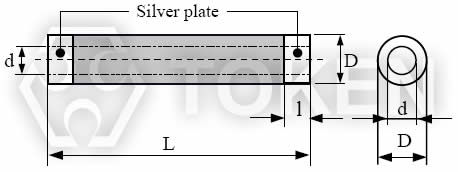

(RY31A) 尺寸图 (单位: mm)
(RY31A) 尺寸图 (单位: mm)
70°C下的
额定功率 (W)
温度系数
(ppm/°C) at
+20°C ~ +125°C
阻值范围
(Ω)
阻值允许
偏差 (%)
脉冲实验
电压 (V)
环境温度 (°C) Dmax.
(mm)
L max.
(mm)
d max.
(mm)
l max.
(mm)
10 ±400 50 ±5(J)




±10(K)
3.2 -55°C ~ +125°C Φ 15.1 77 Φ 10.7 5±0.5
75 4
25 50 5 Φ 25.1 121 Φ17.9 10±1
70 6.5
50 50 7.5 162
75 8.7
100 50 11 Φ 35.1 202 Φ23.1 12±1
75 12.5
150 50 12.5 302 20+2
20-1
75 12.5
备注: 德铭特可以承制规格外的阻值,如需阻值 1~100Ω 范围,请与我们的业务人员联系。
氧化膜高频高压电阻器 RY31A - 料号标识
RY31A 10W 50R K
型号
RY31A
额定功率 (W)
10W
25W
50W
100W
150W
阻值(Ω)
51R 51Ω
56R 56Ω
62R 62Ω
68R 68Ω
75R 75Ω
阻值公差 (%)
J ±5%
K ±10%
