快速构建制动电阻器和保护罩 - 负载电阻箱 老化电阻柜 电力型组合电阻柜。

德铭特 BOX 电阻箱系列常应用作老化电阻器,是可组合式的功率电阻箱,由德铭特 DR、DQ 功率系列电阻器与箱体组合而成,由于箱体保护安全性佳,不但负载功率大且坚固,散热良好,电阻温度系数小,呈线性变化。

德铭特组合式的功率电阻箱,其变通性佳及多重组合选择,易使用者安装,无论是在 OEM 工厂和工业工作现场,方便易于预先安装。适用于电力充配,仪器设备,自动控制装置等。

功率最高可达 4800 瓦特,根据电阻值的要求可供装运。德铭特工程人员可以帮助客户满足其设计需求。德铭特的生产能力使我们能够设计和制造最贴切客户需求的大功率电阻器。德铭特电子 BOX 系列属于客户自定义规格、参数、订制生产。请联系我们与您的特定需求。

下载 PDF 版本: 电力型组合电阻柜 老化电阻柜 负载电阻柜 (BOX)

结构:
  1. 箱式保护外壳,内装选配德铭特 (DR) 平绕型线绕功率电阻器 系列或 (DQ) 波纹绕线功率电阻器 系列。
  2. 箱式(网格,屏蔽盖或固体底板)系列提供出色的保护和安全。
  3. 大型焊接框架的结构,提供强大的设计能力,易于功率电阻器在室内和室外环境安装。
  4. 德铭特设计的 BOX 功率电阻箱系列提供无限组合方式,以满足客户的要求。
附件选项:
  1. 接线端子,热开关,管道留孔,保险丝,风扇,和其它客户指定的要求等,可根据要求制定。
  2. 多款灵活的组装选择范围,方便使用和安装。功率电阻组件请参照 DR 系列和 DQ 系列特点的具体规格。
特性 :
  1. 良好的散热,
  2. 高功率承载能力和耐用性,
  3. 低温度系数,与阻值成正比。
应用:
  1. 配电系统,适用于教育建模应用,
  2. 负载测试,产业机械,动态制动电阻器,
  3. 仪表和自动化控制装置。
组合型老化负载电阻箱 (BDR) 200W - 3200W 尺寸

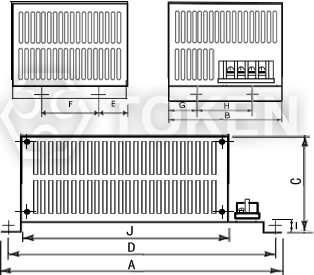

(BDR 200W ~ 3200W) 尺寸图
(BDR 200W ~ 3200W) 尺寸图
功率 尺寸 (Unit: mm) 阻值范围 (Ω)
电阻箱 A B C D E F G H I J
200W A 345 90 76 325 45   43   8 268 5.5~20KΩ
400W A 345 90 76 325 45   43   8 268 5~40KΩ
400W B 450 152 100 428 30 90 74   10 355 4.5~40KΩ
800W B 450 152 100 428 30 90 74   10 355 4~80KΩ
1200W C 450 300 100 428 74 146 74 146 10 355 3.5~120KΩ
1600W C 450 300 100 428 74 146 74 146 10 355 3~160KΩ
2000W D 560 250 195 535 27 190 122   10 420 2.5~200KΩ
2400W D 560 250 195 535 27 190 122   10 420 2~240KΩ
2800W D 560 250 195 535 27 190 122   10 420 1.5~280KΩ
3200W D 560 250 195 535 27 190 122   10 420 1~320KΩ
组合型电力负载电阻箱 (BQR) 300W - 4800W 尺寸
(BQR 300W ~ 4800W) 尺寸图
(BQR 300W ~ 4800W) 尺寸图
功率 尺寸 (Unit: mm) 阻值范围 (Ω)
电阻箱 A B C D E F G H I J
300W A 345 90 76 325 45   43   8 268 5.5~30Ω
600W A 345 90 76 325 45   43   8 268 5~60Ω
600W B 450 152 100 428 30 90 74   10 355 4.5~60Ω
1200W B 450 152 100 428 30 90 74   10 355 4~120Ω
1800W C 450 300 100 428 74 146 74 146 10 355 3.5~180Ω
2400W C 450 300 100 428 74 146 74 146 10 355 3~240Ω
3000W D 560 250 195 535 27 190 122   10 420 2.5~300Ω
3600W D 560 250 195 535 27 190 122   10 420 2~360Ω
4200W D 560 250 195 535 27 190 122   10 420 1.5~420Ω
4800W D 560 250 195 535 27 190 122   10 420 1~480Ω
注意 : 产品尺寸可能变更,请以实际产品尺寸或本公司最新规格书为准。
高压组合型电阻箱 料号标识
BDR 2400W 13.6R K
型号
BDR
BQR
额定功率 (W)
200W~3200W
300W~4800W
阻值 (Ω)
电阻值(以欧姆Ω为单位).
阻值公差 (%)
J ±5%
K ±10%
