起动型 大功率绕线电阻器 - DST 系列

起动型 大功率绕线电阻器 - DST 系列

德铭特电子大功率绕线电阻器,又称为功率制动电阻、功率起动电阻器,适用于负载电流、脉冲浪涌的应用。

DST 起动型功率电阻结构:
  1. 管状陶瓷绝缘体,采用粗大口径的高级电阻合金线,依据阻值决定圈数及合金线电阻信的长度,顺着陶瓷管上旋状牙沟缠绕,配装固定架组件。
  2. 电镀金属部件以防止高温度工作的氧化,和防止腐蚀。DST 的高功率高达 500W ~ 1000W,低阻值范围 0.5Ω-7Ω,阻值公差 ±10%,提供高起动性能和应用能力。
  3. DST 起动型绕线电阻器具有耐高温,高热耗散,及低温度系数与阻值的变化成正比,适用于瞬间浪涌及电流加载应用。
应用:
  1. 大功率起动型绕线电阻器可当作制动电阻器、大电力电阻器 刹车电阻器 负载电阻器使用,适合应用于马达的启动器,负载测量,工业机械,电力分配,动态制动,负载功耗,限流,仪器仪表和自动化控制装置。
  2. 德铭特采用高级重型的电组合金线,电阻值范围可以达到较低阻值,增强大电流承载能力,适用于各种形状电阻箱的功率电阻组件,可依客户需求制成半调整型电阻器。

德铭特 DST 系列符合 RoHS 和无铅标准。对于规格外参数和客户定制的特殊应用,请与德铭特业务部门联系,商讨细节。

下载 PDF 版本: 起动型 大功率绕线电阻器 - DST 系列

大功率起动型 (DST) 规格尺寸

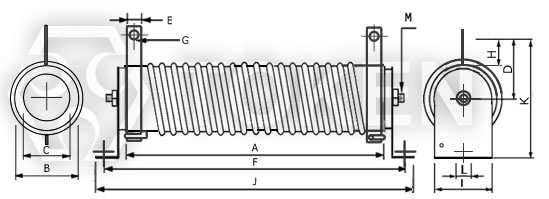

(DST) 500W 尺寸图
(DST)500W 尺寸图

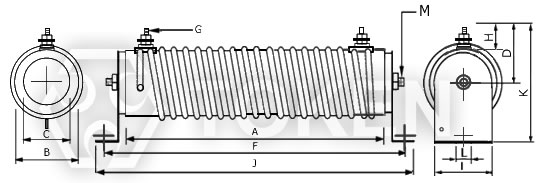

(DST)600W - 1000W 尺寸图
(DST)600W - 1000W 尺寸图
功率 尺寸(Unit: mm) 阻值范围 (Ω)
A B C D E F G H I J K L Weight
500W 280 40 23 45 15 326 6 22 34 346 85 8 970/g 3.5Ω-7Ω
600W 300 44 26 50 15 342 8 32 34 362 90 8 1277/g 0.5Ω-3Ω
1000W 420 48 30 56 15 470 8 32 40 490 105 9 1887/g 0.8Ω-3Ω
注意 : 产品尺寸可能变更,请以实际产品尺寸或本公司最新规格书为准。
大功率起动型 (DST) 料号标识
DST 1000W 0.5R K G
型号
DST
额定功率 (W)
500W~1000W
阻值 (Ω)
Indicates resistance value in units of ohms.
阻值公差 (%)
K ±10%
组合方式
C 卡夹式支架
G 水平式支架
N 无架型
Z 立式型支架
