贴片射频线绕电感 塑封电感器 宽引脚 模压 (TRCM)

贴片线绕射频电感 - TRCM 系列

片式固定电感器品种很多,从结构工艺分类,则主要分为绕线型和积层型两大类。从基体材料分类,则主要有以铁氧体磁性材料为基和以陶瓷材料为基两大类。德铭特宽引脚 (TRCM) 片式塑封电感器,采用超薄磁性材料铁酸盐(铁氧体)生产,涂以瓷釉的铜线,平面镀锡铜,模压封装,以增强抗湿热性能,及抗机械振动和挤压,片式线绕电感器则是对传统绕线型电感器的一种改进。电性能优良(电感值 L,和品质因素 Q 均高),适于大电流通过,可靠性佳。

德铭特 (TRCM) 产品种类主要有 TRCM322522 (EIA 1210) 型、TRCM453232 (EIA 1812) 型,电感值可覆盖 0.01~1000 μH,允许最大额定电流为 25-450 mA,品质因素 15~50 min,自谐频率高 2.5~2500 MHz,适合高频使用。

贴片绕线电感 CM322522,CM453232 系列,主要应用在视听设备,包括电视机,录影机,数码相机,和音响等领域;电子设备中使用的通信基础设施,包括 xDSL 和移动基站;电子设备中使用的汽车上装备,包括汽车音响和 ECU 系统,仪器仪表;其他电子设备,包括硬盘和光碟机。能够满足高精密度安装的要求、且具有高可靠性。

德铭特电子提供完整贴片电感器尺寸 0603/0805/132/1008/1812/2215/3730/4015/7030,感量范围齐全,符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志,以充分满足客户及环境保护的要求。

下载 PDF 版本: 贴片射频线绕电感 塑封电感器 宽引脚 模压 (TRCM)

原料:

  1. 以紫红色的铁酸盐为中心,涂以瓷釉的铜线,平面镀锡铜,树脂包装
特性 :
  1. 抗机械振动和挤压
  2. 具有很高的抗热湿性
  3. 精确的尺寸适用于表面贴装
用途:
  1. 其他电子设备,包括硬盘和光碟机
  2. 视听设备,包括电视机,录影机和数码相机
  3. 电子设备中使用的通信基础设施,包括 xDSL 和移动基站
  4. 电子设备中使用的汽车上装备,包括汽车音响和 ECU 系统
TRCM 系列 绕线贴片电感 - 结构图及规格尺寸(单位: mm)

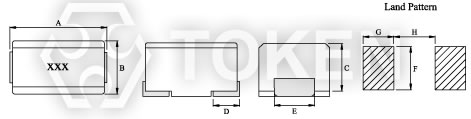

RF 贴片线绕射频电感 塑封电感器 (TRCM) 尺寸图
RF 贴片线绕射频电感 塑封电感器 (TRCM) 尺寸图
型号 A B C D E F G H
TRCM322522(1210) 3.2 ± 0.3 2.5 ± 0.2 2.2 ± 0.2 0.4 1.9 ± 0.1 3.0 1.0 2.0
TRCM453232(1812) 4.5 ± 0.3 3.2 ± 0.2 3.2 ± 0.2 0.4 2.6 ± 0.1 4.0 1.5 3.0
TRCM 系列 绕线贴片电感 - 包装及卷装 (单位: mm)

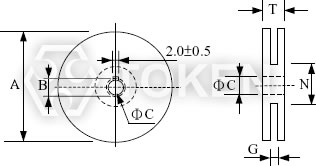

(TRCM) 贴片线绕射频电感 塑封电感器 卷装规格
(TRCM) 贴片线绕射频电感 塑封电感器 卷装规格)
(TRCM) 贴片线绕射频电感 胶带包装规格
(TRCM) 贴片线绕射频电感 胶带包装规格
型号 A B C D G N T
8mm 178 21.0±0.8 13.0±0.5 8 10 max 50 min 14.4 max
12mm 178 21.0±0.8 13.0±0.5 10 14 max 50 min 14.4 max
RF 绕线贴片电感 标准电气特性规格- TRCM322522 (EIA 1210)
产品料号 感应系数
(µH)
Q
(min)
测试频率
(MHZ)
共振频率
(MHz)(min)
直流阻抗
(Ω)(max)
定格电流
(mA)
TRCM322522 - 010J 0.01 ± 5% 15 100 2500 0.13 450
TRCM322522 - 012J 0.012 ± 5% 17 100 2300 0.14 450
TRCM322522 - 015J 0.015 ± 5% 19 100 2100 0.16 450
TRCM322522 - 018J 0.018 ± 5% 21 100 1900 0.18 450
TRCM322522 - 022J 0.022 ± 5% 23 100 1700 0.2 450
TRCM322522 - 027J 0.027 ± 5% 23 100 1500 0.22 450
TRCM322522 - 033J 0.033 ± 5% 25 100 1400 0.24 450
TRCM322522 - 039J 0.039 ± 5% 25 100 1300 0.27 450
TRCM322522 - 047J 0.047 ± 5% 26 100 1200 0.3 450
TRCM322522 - 056J 0.056 ± 5% 26 100 1100 0.33 450
TRCM322522 - 068J 0.068 ± 5% 27 100 1000 0.36 450
TRCM322522 - 082J 0.082 ± 5% 27 100 900 0.4 450
TRCM322522 - R10J 0.1 ± 5% 28 100 700 0.44 450
TRCM322522 - R12J 0.12 ± 5% 30 25.2 500 0.22 450
TRCM322522 - R15J 0.15 ± 5% 30 25.2 400 0.28 450
TRCM322522 - R18J 0.18 ± 5% 30 25.2 400 0.28 450
TRCM322522 - R22J 0.22 ± 5% 30 25.2 350 0.32 450
TRCM322522 - R27J 0.27 ± 5% 30 25.2 320 0.36 450
TRCM322522 - R33J 0.33 ± 5% 30 25.2 300 0.4 250
TRCM322522 - R39J 0.39 ± 5% 30 25.2 250 0.45 450
TRCM322522 - R47J 0.47 ± 5% 30 25.2 220 0.5 450
TRCM322522 - R56J 0.56 ± 5% 30 25.2 180 0.55 450
TRCM322522 - R68J 0.68 ± 5% 30 25.2 160 0.6 450
TRCM322522 - R82J 0.82 ± 5% 30 25.2 140 0.65 450
TRCM322522 - 1R0J 1 ± 5% 30 7.96 120 0.7 400
TRCM322522 - 1R2J 1.2 ± 5% 30 7.96 100 0.75 390
TRCM322522 - 1R5J 1.5 ± 5% 30 7.96 85 0.85 370
TRCM322522 - 1R8J 1.8 ± 5% 30 7.96 80 0.9 350
TRCM322522 - 2R2J 2.2 ± 5% 30 7.96 75 1 320
TRCM322522 - 2R7J 2.7 ± 5% 30 7.96 70 1.1 290
TRCM322522 - 3R3J 3.3 ± 5% 30 7.96 60 1.2 260
TRCM322522 - 3R9J 3.9 ± 5% 30 7.96 55 1.3 250
TRCM322522 - 4R7J 4.7 ± 5% 30 7.96 50 1.5 220
TRCM322522 - 5R6J 5.6 ± 5% 30 7.96 45 1.6 200
TRCM322522 - 6R8J 6.8 ± 5% 30 7.96 40 1.8 180
TRCM322522 - 8R2J 8.2 ± 5% 30 7.96 35 2 170
TRCM322522 - 100J 10 ± 5% 30 2.52 30 2.1 150
TRCM322522 - 120J 12 ± 5% 30 2.52 20 2.5 140
TRCM322522 - 150J 15 ± 5% 30 2.52 20 2.8 130
TRCM322522 - 180J 18 ± 5% 30 2.52 20 3.3 120
TRCM322522 - 220J 22 ± 5% 30 2.52 20 3.7 110
TRCM322522 - 270J 27 ± 5% 30 2.52 20 5 80
TRCM322522 - 330J 33 ± 5% 30 2.52 17 5.6 70
TRCM322522 - 390J 39 ± 5% 30 2.52 16 6.4 65
TRCM322522 - 470J 47 ± 5% 30 2.52 15 7 60
TRCM322522 - 560J 56 ± 5% 30 2.52 13 8 55
TRCM322522 - 680J 68 ± 5% 30 2.52 12 9 50
TRCM322522 - 820J 82 ± 5% 30 2.52 11 10 45
TRCM322522 - 101J 100 ± 5% 20 0.796 10 10 40
TRCM322522 - 121J 120 ± 5% 20 0.796 10 11 70
TRCM322522 - 151J 150 ± 5% 20 0.796 8 15 65
TRCM322522 - 181J 180 ± 5% 20 0.796 7 17 60
TRCM322522 - 221J 220± 5% 20 0.796 7 21 50
TRCM322522 - 271J 270 ± 5% 20 0.796 6 28 45
TRCM322522 - 331J 330 ± 5% 20 0.796 5 34 40
TRCM322522 - 391J 390 ± 5% 20 0.796 5 36 35
TRCM322522 - 471J 470 ± 5% 20 0.796 4 40 25
RF 绕线贴片电感 标准电气特性规格- TRCM453232 (EIA 1812)
产品料号 感应系数
(µH)
Q
(min)
测试频率
(MHZ)
共振频率
(MHz)(min)
直流阻抗
(Ω)(max)
定格电流
(mA)
TRCM453232 - 1R0J 1 ± 5% 50 7.96 100 0.5 450
TRCM453232 - 1R2J 1.2 ± 5% 50 7.96 80 0.55 430
TRCM453232 - 1R5J 1.5 ± 5% 50 7.96 70 0.6 410
TRCM453232 - 1R8J 1.8 ± 5% 50 7.96 60 0.65 390
TRCM453232 - 2R2J 2.2 ± 5% 50 7.96 55 0.7 380
TRCM453232 - 2R7J 2.7 ± 5% 50 7.96 50 0.75 370
TRCM453232 - 3R3J 3.3 ± 5% 50 7.96 45 0.8 355
TRCM453232 - 3R9J 3.9 ± 5% 50 7.96 40 0.9 330
TRCM453232 - 4R7J 4.7 ± 5% 50 7.96 35 1 315
TRCM453232 - 5R6J 5.6 ± 5% 50 7.96 33 1.1 300
TRCM453232 - 6R8J 6.8 ± 5% 50 7.96 27 1.2 285
TRCM453232 - 8R2J 8.2 ± 5% 50 7.96 25 1.4 270
TRCM453232 - 100J 10 ± 5% 50 2.52 20 1.6 250
TRCM453232 - 120J 12 ± 5% 50 2.52 18 2 225
TRCM453232 - 150J 15 ± 5% 50 2.52 17 2.5 200
TRCM453232 - 180J 18 ± 5% 50 2.52 15 2.8 190
TRCM453232 - 220J 22 ± 5% 50 2.52 13 3.2 180
TRCM453232 - 270J 27 ± 5% 50 2.52 12 3.6 170
TRCM453232 - 330J 33 ± 5% 50 2.52 11 4 160
TRCM453232 - 390J 39 ± 5% 50 2.52 10 4.5 150
TRCM453232 - 470J 47 ± 5% 50 2.52 10 5 140
TRCM453232 - 560J 56 ± 5% 50 2.52 9 5.5 135
TRCM453232 - 680J 68 ± 5% 50 2.52 9 6 130
TRCM453232 - 820J 82 ± 5% 50 2.52 8 7 120
TRCM453232 - 101J 100 ± 5% 40 0.796 8 8 110
TRCM453232 - 121J 120 ± 5% 40 0.796 6 8 110
TRCM453232 - 151J 150 ± 5% 40 0.796 5 9 105
TRCM453232 - 181J 180 ± 5% 40 0.796 5 9.5 102
TRCM453232 - 221J 220 ± 5% 40 0.796 4 10 100
TRCM453232 - 271J 270 ± 5% 40 0.796 4 12 92
TRCM453232 - 331J 330 ± 5% 40 0.796 3.5 14 85
TRCM453232 - 391J 390 ± 5% 40 0.796 3 16 80
TRCM453232 - 471J 470 ± 5% 40 0.796 3 26 62
TRCM453232 - 561J 560 ± 5% 30 0.796 3 30 50
TRCM453232 - 681J 680 ± 5% 30 0.796 3 30 50
TRCM453232 - 821J 820 ± 5% 30 0.796 2.5 35 30
TRCM453232 - 102J 1000 ± 5% 30 0.252 2.5 40 30
贴片线绕电感 机械性能试验 (TRCM)
必备条件 特性 测试方法(DIS C 5321)
端子拉引强度 无明显损伤 两端子向水平方向施加0.5Kgf的拉力
耐振动 电感值变化在±3%以内无机械损伤 安装于P板,X,Y,Z方向各2小时,
振频率范围10-55-10HZ往复1分钟,全振幅1.5mm
落下试验 电感值变化在±3%以内无机械损伤 距混凝土或瓷砖地面1m高度落下

贴片线绕电感 电气性能试验 (TRCM)
必备条件 特性 测试方法(JIS C 5321)
耐焊接热 无明显损伤
电感值变化在±3%以内
260±5°C的焊液(H63A)
浸入10±1秒,常温放置2小时测量
可焊性 浸入表面90%以上覆盖新的焊锡 500V电压30秒
耐电压 无异常电阻1000 Mohm以上 500V电压30秒
绝缘电阻 无异常电阻1000 Mohm以上 500V电压30秒

贴片线绕电感 耐热性能试验 (TRCM)
必备条件 特性 测试方法(JIS C 5321)
低温特性 无明显损伤,
电感值变化率±5%以内
Q值变化率±30%以内
260±5°C的焊液(H63A)
浸入10±1秒常温放置2小时测量
湿度循环 无明显损伤,
电感值变化率±5以内
-25°C~+85°C
保持30分钟低温,高温循环5个周期
温度特性 电感值变化率±3%以内 -25°C and +85°C条件下测定电感变化率
耐湿特性 无明显损伤,
电感值变化率±5%以内
Q值变化率±30以内
温度40±2°C,湿度90~95%
试验96±常温放置1~2小时测量
耐高温特性 无明显损伤,
电感值变化率±5%以内
Q值变化率在 ±30以内
温度85±2°C,槽内放置96±2小时,常温放置1~2小时
TRCM322522, TRCM453232 系列 绕线贴片电感 - 料号标识
TRCM322522 - R10 J

型号
TRCM322522
TRCM453232

电感值
R10 0.10μH
1R0 1.00μH
100 10.00×100μH
101 10.00×101μH
102 10.00×102μH
误差值
J 5%
