车规共模电感器 共模扼流圈 TCPWCH-4532AU 车规设计

EMI 共模滤波器电感 - TCPWC 系列

TCPWCH-4532AU 车规共模电感器系列,主要用于汽车网络应用,例如车载以太网,FlexRay 和 CANbus。当然,以太网已经是计算机周边设备,通信设备,和多媒体的网络协议。

众所共知,噪声的衰减值越高,其共模扼流圈的性能越好。德铭特利用最新的绕线技术,采用优质铁氧体磁芯,来实现最有效的噪声抑制设计。在噪声频带具有高共模阻抗,在信号频带具有低差分模式阻抗。具有高耦合系数的低差模阻抗,使高速信号几乎没有失真。

贴片式 (TCPWCH-4532AU) 具有超薄的厚度 2.8mm,为减小体积、降低成本;四个电感值,方便选择;低阻抗的线圈和严格的公差,可根据要求定制设计。兼容汽车所需的工作温度 –40°C to +125°C。

德铭特可根据要求提供定制,也可以生产超出这些规格的电感器。与 TDK、Murata 共模电感、及 Vishay 共模扼流圈兼容。产品符合 RoHS,无铅焊接技术及 100% 无铅,充分满足客户及环境保护。联系我们的销售部门以获取更详细的信息。

下载 PDF 版本: 车规共模电感器 共模扼流圈 (TCPWCH-4532AU) 车规设计

特性 :
  1. 符合 RoHS 和 AEC-Q200 汽车产业规格。
  2. 有效用于车载共模噪声的 EMI 抑制。
  3. 工作温度 –40°C to +125°C。
用途 :
  1. 高速信号辐射的预防措施,如 CANbus。
  2. 调制解调器,传真,ISDN 等。
结构图及规格尺寸 车规 (TCPWCH-4532AU)
共模滤波器车规 (TCPWCH-4532AU) 结构图
共模滤波器车规 (TCPWCH-4532AU) 结构图
共模滤波器车规 (TCPWCH-4532AU) 结构图 单位: mm (Inch)
型号 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-4532
(1812)
4.50±0.2
(0.177±0.008)
3.2±0.2
(0.126±0.008)
2.8±0.2
(0.110±0.008)
1.00
(0.039)
1.00
(0.039)
0.40
(0.016)
3.60
(0.141)
2.10
(0.082)
4.90
(0.192)
电气特性规格 车规 (TCPWCH-4532AU)
产品料号 电感量 (µH)
100KHz/100mV
阻抗 (Ω)
TYP
10MHz
直流阻抗 (Ω)
Max.
定格电流 (mA)
Max.
定格电压 (V)
(DC)
绝缘阻抗 (MΩ)
Min.
TCPWCH-4532AU-110YTR 11(+50/30%) 600 0.6 250 50 10
TCPWCH-4532AU-220YTR 22(+50/30%) 1200 1.0 200 50 10
TCPWCH-4532AU-510YTR 51(+50/30%) 2800 1.0 200 50 10
TCPWCH-4532AU-101YTR 100(+50/30%) 5800 2.0 150 50 10

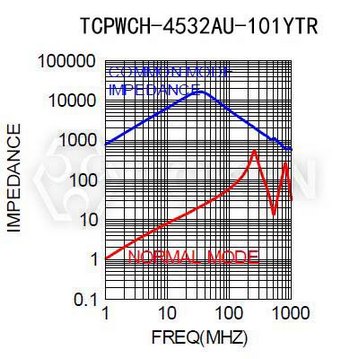

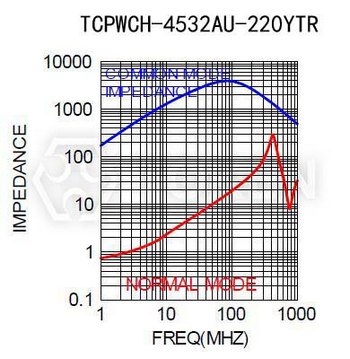

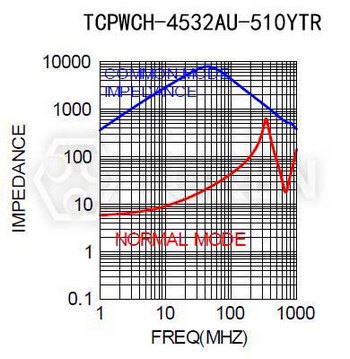

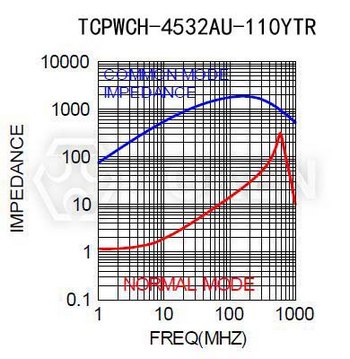

阻抗 VS 频率曲线图 车规 (TCPWCH-4532AU)
料号标识 车规 (TCPWC)
TCPWC H - 4532 AU - 110 Y TR

型号
TCPWCH
闭磁
H Shielding

尺寸
4532 4.5×3.2×2.8 EIA1812
用途
AU Automotive

电感量 (µH)
110 11 (µH)
220 22 (µH)
510 51 (µH)
101 100 (µH)
公差 (%)
Y +50/-30%
包装方式
P 散装
TR 编带卷装
