巴伦共模变压器 宽带变压器 (TCPWCH-2012BL) 讯号线用于数位电视调谐

巴伦共模变压器 宽带变压器 - (TCPWCH-2012BL)

平衡不平衡巴伦 (Balun) 是变压器的一种。巴伦变压器 (Balun Transformer) 是一对端子平衡的装置,电流的大小相等,方向相反,如双绞电缆线。另一对端子不平衡,一侧连接到电气接地,另一侧承载信号,如同轴电缆线。

德铭特电子已经将贴片巴伦变压器 (TCPWCH-2012BL) 量产化,是用来调谐地面数字广播设备电路,天线输入端平衡与不平衡信号间转换。采用先进的绕组技术,使用配对或/和三线制可实现高均匀性,通过缠绕优质铁氧体磁芯制成,广泛应用于电视机,台式电脑等大型装置。

SMD 巴伦共模变压器/宽带变压器,适用于多款无线或有线通信系统间。德铭特巴伦变压器(TCPWCH-2012BL)系列,提供 50 Ω 或 75 Ω 的端口阻抗,以匹配具有 50 Ω 或 75 Ω 特征阻抗的同轴电缆线。 支持的频率 45 MHz 至 870 MHz 的覆盖范围,包括完整的地面广播频段,其他频率覆盖范围有 50 MHz~1200 MHz,1000 MHz~1500 MHz,950 MHz~2150 MHz,和 400 MHz~1800 MHz 涵盖广泛的宽带应用。

德铭特(TCPWCH)系列有各种各样的选项,为全球客户提供全面的应用工程和设计支持。符合 RoHS 规范,Lead-Free 无铅标准,与 TDK、Murata、Vishay EMI 共模电感滤波器兼容。

下载 PDF 版本: 巴伦共模变压器 宽带变压器 (TCPWCH-2012BL) 讯号线用于数位电视调谐

如何选择巴伦变压器:
  1. 确认天线端(输入侧)的特性阻抗,选择 50 Ω 或 75 Ω。
  2. 75 Ω 一般用于地面广播波系统;50 Ω 用于 CATV 和移动系统。
  3. 确认特性阻抗匹配,以达到巴伦共模变压器转换特性。
  4. 然而,有时无法实现特性阻抗匹配,这是因为 IC 端的实际阻抗与理想阻抗 (50 Ω/ 75 Ω) 不完全匹配。在这些情况下,必须匹配阻抗,或必须选择巴伦变压器,联系德铭特了解详情和解决方案。
特性 :
  1. A/V 设备的宽带频率范围。
  2. 实现平衡 - 不平衡转换功能,超小型 SMD 设计。
  3. 具有标准 0805 封装尺寸,绕线贴片结构。
用途 :
  1. 数字/模拟电视调谐器。
  2. 个人电脑及周边设备的 USB 线路。
  3. 有线电视调谐器和通讯应用。
结构尺寸图及规格 (TCPWCH-2012BL)
平衡/不平衡转换器─用于数位电视调谐 (TCPWCH-2012BL) 结构图
平衡/不平衡转换器─用于数位电视调谐 (TCPWCH-2012BL) 结构图
平衡/不平衡转换器─用于数位电视调谐 (TCPWCH-2012BL) 结构图 单位: mm (Inch)
型号 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-2012BL
(0805)
2.00±0.20
(0.079±0.008)
1.20±0.20
(0.047±0.008)
1.20±0.20
(0.047±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)
电气特性规格 (TCPWCH-2012BL) 用于数位电视调谐
产品料号 频率 (MHz) Port 阻抗 (Ω) 插入损耗 (dB)
Max.
CMRR (dB)
Min.
直流阻抗 (Ω)
Max.
定格电流 (mA)
Max.
TCPWCH-2012BL-5011M01TR 45 ~ 870 50/50 1.2 20 0.80 200
TCPWCH-2012BL-7511M01TR 45 ~ 870 75/75 1.1 18 0.77 200
TCPWCH-2012BL-7511M02TR 50 ~ 1200 75/75 1.6 19 0.40 300
TCPWCH-2012BL-7511G01TR 1000 ~ 1500 75/75 1.4 20 0.42 290
TCPWCH-2012BL-7511G02TR 950 ~ 2150 75/75 1.5 20 0.42 290
TCPWCH-2012BL-7511G03TR 400 ~ 1800 75/75 2.0 10 0.42 290

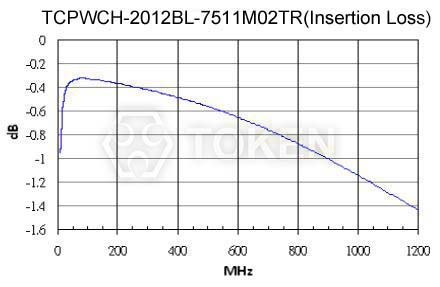

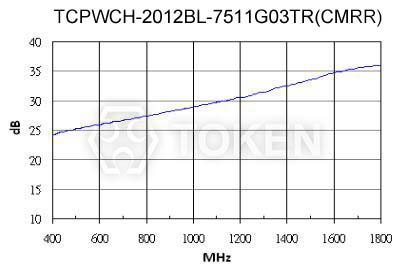

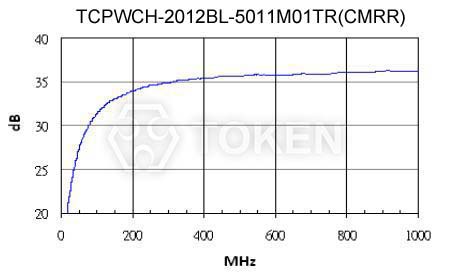

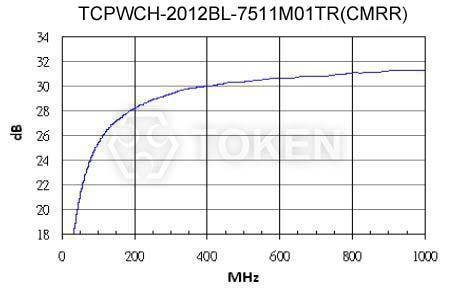

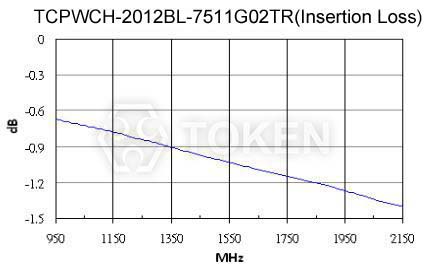

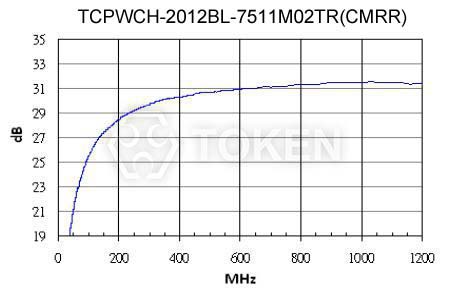

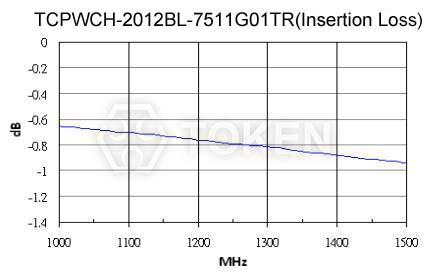

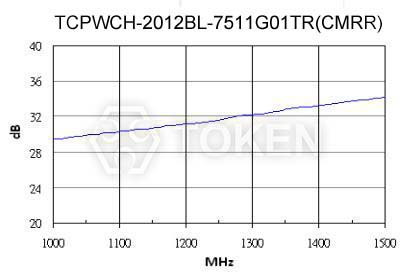

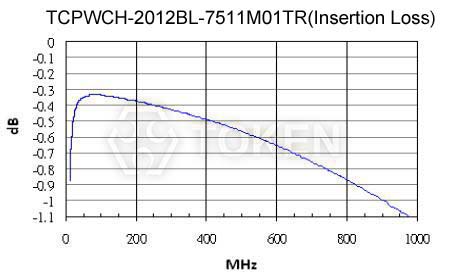

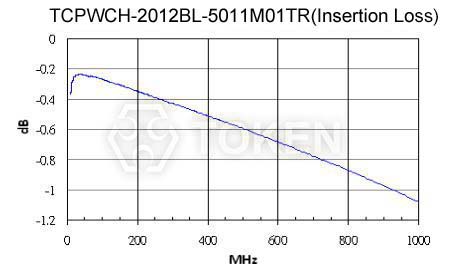

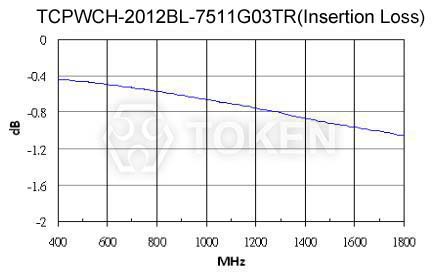

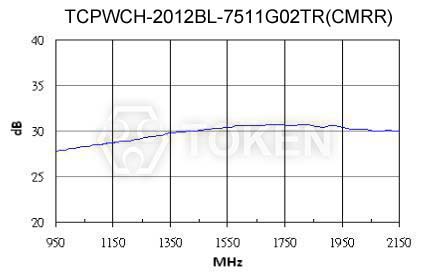

电气特性曲线图 (TCPWCH-2012BL)
TCPWCH-2012BL 曲线图 TCPWCH-2012BL 曲线图
TCPWCH-2012BL 曲线图 TCPWCH-2012BL 曲线图
TCPWCH-2012BL 曲线图 TCPWCH-2012BL 曲线图
TCPWCH-2012BL 曲线图 TCPWCH-2012BL 曲线图
TCPWCH-2012BL 曲线图 TCPWCH-2012BL 曲线图
TCPWCH-2012BL 曲线图 TCPWCH-2012BL 曲线图

料号标识 (TCPWCH)
TCPWC H - 2012 BL - 50 11 M01 TR

型号
TCPWC
闭磁
H Shielding

尺寸 (mm)
2012 2.00×1.20×1.20 EIA0805
用途
BL Balun Transformers

端口阻抗 (Ω)
50 50/50Ω
75 75/75Ω
阻抗比
11 1:1
频率序号
M01 45~870
M02 50~1200
G01 1000~1500
G02 950~2150
G03 400~1800
包装方式
P 散装
TR 编带卷装
