DC电源线信号滤波 大电流共模电感扼流圈 (TCSG) 电源线用

大电流共模电感扼流圈 - TCSG 系列

通常共模扼流电感设计,是通过差模电流使 2 个线圈中产生的磁通量在最大限度内相互抵消。部分的共模扼流电感并不能抵消所有磁通量,而是设计成泄漏掉一些磁通量。这部分残留的磁通量产生差模阻抗,使电源线中高速信号不能通过,所以也不必担心会对信号产生影响,可以有效的除去电源线的噪声,这样设计有利于共模和差模。这一类的共模扼流圈电感亦被称为电源滤波器。

但是,如果差模电流变大的话,漏磁通量也会变大,容易发生磁饱和现象,这种现像普遍存在差模磁通量残留的共模扼流圈。所以电源线中差模电流流出越大,对磁饱和的影响也就相对越大。因此,使用这种类型的共模扼流圈时,需要在安全范围内使用,不会因为磁饱和积累现象而引起性能的降低。

线路旁通电容器 (line bypass capacitors) 和共模扼流圈可除去共模噪声,跨线电容器 (Across-the-line capacitors) 可除去差模噪声。线路旁通电容器的静电容量增加,就可以除低频率的共模噪声。但电容量变大,流向表面的电流也会变大,因此务必要控制在一定值以下使用以避免危险。在线路旁通电容器不能覆盖的低频领域,共模扼流圈电感 (TCSG) 的重要性就体现出来了。当然,不同场合使用普通模式扼流线圈也可除去差模噪声的效果。

TCSG-750603/100805/121006 系列,适用在电脑的开关电源中,过滤共模的电磁干扰信号。广泛用于电子测量仪器、计算机机房设备、高频电路、数字电路、模拟电路、开关电源、测控系统等领域。小尺寸体积、降低成本。卓越的温度稳定性,性能的变化接近于线性。有效地抑制高共模噪音及低差模噪声,稳定高速信号波形,提高电子设备抗干扰能力,是杂讯抑制最佳对策。

德利特电子提供的共模扼流电感 (TCSG) 尺寸范围齐全,符合 RoHS 规范,Lead-Free 无铅标准,与 TDK、Murata、Vishay EMI 共模电感滤波器兼容,充分满足客户及环境保护的要求。

下载 PDF 版本: DC电源线信号滤波 大电流共模电感扼流圈 (TCSG) 电源线用

特性 :
  1. 高阻抗共模噪声和低阻抗差模信号。
  2. 大额定电流、宽带窄带阻抗曲线。
  3. 可提供贴片、插件型电感。
用途 :
  1. 防止计算机或电子产品线路和电源线信号上的共模噪声。
电器特性及尺寸 (TCSG) 单位:mm

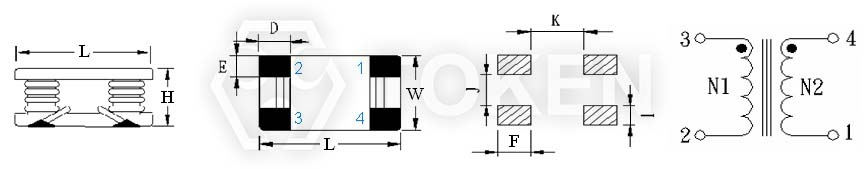

EMI 滤波器电感 (TCSG) 结构图
大电流共模扼流电感器 (TCSG) 结构图
型号 L W H D E F I J K 基座 绕线 Z @
100MHz (Ω)
Min.
额定电流
(mA)
RDC (Ω)
Max.
TCSG-750603 7.5±0.3 6.0±0.5 3.2±0.3 2.5 1.5 3.1 2.4 1.0 1.5 SMD-4P φ0.35×2.5TS×2 200 2000 0.020
TCSG-100805 10.6 max 8.7 max 5.0±0.5 2.5 2.1 4.2 3.0 2.0 3.6 SMD-4P φ0.55×4.5TS×2 400 4000 0.045
TCSG-121006 12.0±0.5 10.0±0.5 6.0±0.5 3.5 2.0 4.75 4.5 3.0 4.5 SMD-4P φ0.50×4.5TS×2 400 5000 0.025

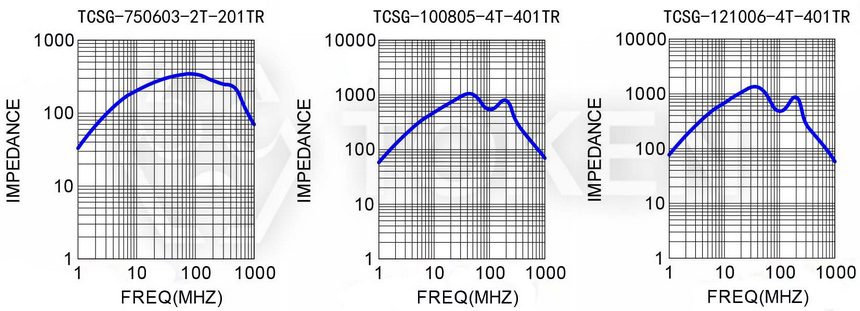

阻抗 VS 频率曲线图 (TCSG)
阻抗 VS 频率曲线图 (TCSG)
料号标识 (TCSG)
TCSG - 121006 - 4T - 401 TR
1 2 3 45
型号
TCSG

尺寸
750603 7.5×6.0×3.2
100805 10.6×8.7×5.0
121006 12.0×10.0×6.0

磁芯结构
2T
4T

阻抗(Ω)
201 200Ω
401 400Ω
包装方式
P 散装
TR 编带卷装
