贴片高电压背光电感器 - TPSDBL 系列

贴片高电压背光电感器 (TPSDBL) 闭磁式

德铭特电子 (TPSDBL) 贴片薄厚度电感器系列是为背光应用而设计的,广泛使用在背光灯产品:PDA、USB、LCD、TFT、及 EL 背光、灯饰升压等。具有高电压和非常低的直流阻抗(DCR)。 高度仅 2.92 毫米,封装尺寸仅(6.6mm × 4.45mm)。

德铭特 (TPSDBL) 由高温材料构成,提供优异的热转移,以防止焊料回流期间的损坏。标准电感值范围从 1.00 μH to 10000.00 μH,直流阻抗(DCR)从 0.04Ω to 32.8Ω,额定电流 (IDC) 0.02A to 3.0A。客户可根据要求提供自定义值以满足特别设计。

优异的耐热材料与平底表面组合设计,使 (TPSDBL) 用于回流焊操作时,易于进行拾取、置放、和组装。(TPSDBL) 超小型的尺寸,更适合 PCB 高密度安装。德铭特电子 (TPSDBL) 贴片式背光电感器系列,采闭磁路结构设计,避免辐射,平底表面适合表面贴装,优异的端面强度,高电压,轻便薄小,良好的焊锡性,具有较高 Q 值,低阻抗之特点。

德铭特可以生产设计超出这些规格参数的电感器,亦可根据要求提供定制。(TPSDBL) 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,是电讯、消费和工业电子应用是理想的选择。提供更有竞争力的价格和快速交货服务。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片高电压背光电感器 (TPSDBL)

特性 :
  1. 适合 PCB 高密度安装。
  2. 平底表面适合表面贴装。
  3. 采闭磁路结构设计,避免辐射。
  4. 采高温材料,防止焊料回流的损坏。
用途 :
  1. 背光灯产品:PDA,USB,LCD,TFT,EL背光,灯饰升压等。
SMT 功率背光 (TPSDBL1608C/1608DT) 结构图及规格尺寸 (Unit: mm)
TPSDBL1608C

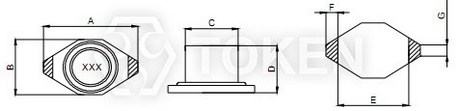

SMT 功率背光 (TPSDBL1608C/1608DT) 尺寸图 (Unit: mm)
SMT 功率背光 (TPSDBL1608C/1608DT)
TPSDBL1608DT

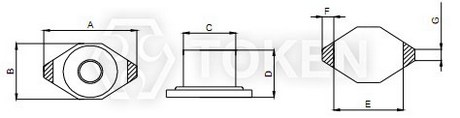

SMT 功率背光 (TPSDBL1608C/1608DT) 尺寸图 (Unit: mm)
SMT 功率背光 (TPSDBL1608C/1608DT)
型号 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref.
TPSDBL1608C 6.6 4.45 4.90 2.92 4.32 1.02 1.27
TPSDBL1608DT 6.6 4.45 4.90 2.92 4.32 1.02 1.27
高饱磁功率型 (TPSDBL) 特性规格
Inductance (µH) TPSDBL1608C TPSDBL1608DT
标识 电感值 (µH) 直流阻抗 (Ω) Max. 额定电流 (A) 直流阻抗 (Ω) Max. 额定电流 (A)
1R0 1.0 0.040 3.00 0.065 2.0
1R5 1.5 0.045 2.80 0.070 1.9
2R2 2.2 0.050 1.80 0.075 1.5
3R3 3.3 0.055 1.60 0.080 1.2
4R7 4.7 0.066 1.40 0.085 1.2
6R8 6.8 0.065 1.20 0.090 1.0
100 10 0.075 1.00 0.125 0.7
150 15 0.090 0.80 0.135 0.6
220 22 0.11 0.70 0.160 0.5
330 33 0.19 0.60 0.275 0.45
470 47 0.23 0.50 0.300 0.34
680 68 0.29 0.40 0.575 0.29
101 100 0.48 0.30 1.100 0.24
151 150 0.59 0.26 1.400 0.20
221 220 0.77 0.22 2.500 0.17
331 330 1.40 0.20 2.900 0.16
471 470 1.80 0.19 3.600 0.14
681 680 2.20 0.18 4.550 0.12
102 1000 3.40 0.15 8.100 0.08
152 1500 4.20 0.12
222 2200 8.50 0.10
332 3300 11.00 0.08
472 4700 13.90 0.06
682 6800 25.00 0.04
103 10000 32.80 0.02
注:
  • 频率测量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
SMT 功率背光 (TPSDBL) 料号标识
TPSDBL1608C - 1R0 M

型号
TPSDBL1608C
TPSDBL1608DT

电感值
1R0 1.00µH
150 15.00µH
101 100.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
