贴片功率绕线电感器 - TPUME 开磁式系列

贴片功率绕线电感器 开磁式 (TPUME)

德铭特电子最新的元器件 TPUME 采用开磁式开磁路构造设计优点,锰锌材之铁芯,具有体积小、薄厚度(高度低于 4.7 mm)、容易表面贴装,具有高功率、高磁饱和性、高 Q 品质、高能量存储、低直流阻抗、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准,适用于 SMT 自动贴片。

德铭特新增加了一系列 TPUME1206、TPUME1210L、TPUME1210、TPUME1812、及 TPUME2220 低损耗线绕芯片电感器,适用于无线通信设备,具有延长的电气特性的最大灵活性。

德铭特 TPUME 系列的平底表面设计,可确保稳固的安装,具有优异的端面强度。TPUME 提供芯片电感器最佳的特性和性能比。TPUME1206 具有最低轮廓高度 1.8 mm,及紧奏封装尺寸 3.2 mm x 2.3 mm;TPUME2220 系列具有低直流阻抗 DCR 0.039 ohm。TPUME 系列提供各种电感量从 1.0 μH to 2200 μH,额定电流从 0.005 A 到 4 A,这使 TPUME 全系列能够提供更高的效率和灵活性。

德铭特可以生产超出这些规格的电感器,可根据要求提供定制。TPUME 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,与 TDK、Vishay 电感器兼容,并提供更有竞争力的价格和快速交货服务。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片功率绕线电感器 (TPUME)

特性 :
  1. 具有高频,高 Q 值,高可靠性,抗电磁干扰之特性。
  2. 平坦焊面便于安装。
  3. 编带包装便于自动贴装。
用途 :
  1. 手提电话,室内无线电话,环球定位系统,无线传输产品,电脑及网络周边设备。
开磁式贴片功率型 (TPUME) 结构图及规格尺寸

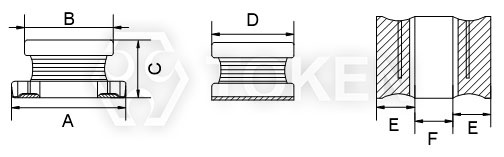

贴片功率绕线电感器 (TPUME) 尺寸图 (Unit: mm)
贴片功率绕线电感器 (TPUME) 尺寸图 (Unit: mm)
型号 A±0.3 B±0.3 C±0.3 D Ref. E Ref. F Ref.
TPUME1206 3.2 2.3 1.8 1.6 0.9 1.3
TPUME1210L 3.2 2.5 1.55 2.5 0.9 1.3
TPUME1210 3.2 2.5 2.0 2.5 0.9 1.3
TPUME1812 4.5 3.6 2.6 3.2 1.6 1.3
TPUME2220 5.7 5.0 4.7 5.0 2.0 1.7
开磁式贴片功率型 (TPUME) 特性规格
Inductance (µH) TPUME1206 TPUME1210L TPUME1210 TPUME1812 TPUME2220
标识 电感值 (µH) 直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
1R0 1.0 0.104 0.175 0.06 1.48 0.057 0.445 0.045 0.5 0.039 4.00
1R2 1.2 0.118 0.165 0.064 0.425 0.048 0.5 0.042 3.8
1R5 1.5 0.157 0.155 0.079 0.4 0.057 0.5 0.049 3.7
1R8 1.8 0.196 0.050 0.101 1.31 0.088 0.39 0.06 0.5
2R2 2.2 0.260 0.14 0.125 1.25 0.096 0.37 0.072 0.5 0.062 3.2
2R7 2.7 0.29 0.135 0.129 0.32 0.081 0.5 0.069 3
3R3 3.3 0.33 0.13 0.16 1.08 0.153 0.3 0.088 0.5 0.075 2.9
3R9 3.9 0.35 0.125 0.166 0.29 0.094 0.5 0.086 2.8
4R7 4.7 0.4 0.12 0.236 0.98 0.222 0.27 0.111 0.5 0.103 2.7
5R6 5.6 0.54 0.115 0.287 0.9 0.233 0.25 0.13 0.5 0.118 2.4
6R8 6.8 0.59 0.11 0.371 0.79 0.3 0.24 0.16 0.45 0.126 2.00
8R2 8.2 0.82 0.105 0.471 0.72 0.38 0.225 0.191 0.45 0.14 1.8
100 10 0.97 0.1 0.576 0.66 0.43 0.19 0.225 0.4 0.159 1.7
120 12 1.03 0.095 0.684 0.59 0.48 0.18 0.25 0.38 0.187 1.5
150 15 1.14 0.09 0.888 0.54 0.64 0.17 0.31 0.36 0.21 1.4
180 18 1.27 0.085 1.087 0.48 0.87 0.165 0.38 0.34 0.26 1.3
220 22 1.52 0.085 1.343 0.43 0.98 0.15 0.43 0.32 0.3 1.2
270 27 2.09 0.085 1.11 0.125 0.56 0.3 0.36 1.1
330 33 2.51 0.085 2.245 0.35 1.51 0.115 0.62 0.27 0.42 0.9
390 39 3.6 0.085 1.64 0.11 0.79 0.24 0.51 0.85
470 47 4.1 0.085 3.064 0.29 2.15 0.1 0.9 0.22 0.56 0.8
560 56 4.54 0.08 4.12 0.27 2.55 0.085 1.11 0.2 0.69 0.7
680 68 5.03 0.08 5.289 0.24 2.86 0.08 1.24 0.68 0.79 0.64
820 82 5.64 0.08 7.223 0.2 3.25 0.07 1.59 0.17 0.98 0.6
101 100 6.3 0.08 8.209 0.19 4.6 0.08 1.78 0.16 1.02 0.56
121 120 13.39 0.07 10.888 0.17 6.84 0.075 2.43 0.15 1.27 0.5
151 150 14.75 0.07 12.568 0.16 7.79 0.07 2.7 0.13 1.44 0.42
181 180 16.16 0.07 19.645 0.14 8.55 0.065 3.03 0.12 1.83 0.37
221 220 24.33 0.05 22.307 0.13 9.58 0.065 4.25 0.11 2.51 0.32
271 270 29.7 0.011 24.613 0.12 10.88 0.065 5.72 0.1 2.72 0.29
331 330 43.06 0.01 28.213 0.11 16.80 0.065 6.49 0.095 3.56 0.27
391 390 51 0.009 32.187 0.1 17.9 0.05 7.22 0.09 3.99 0.25
471 470 53.5 0.008 48.474 0.09 19.4 0.045 8.27 0.08 5.2 0.24
561 560 53.893 0.08 24.2 0.04 11.67 0.07 5.74 0.22
681 680 63.013 0.07 13.13 0.065 6.75 0.19
821 820 66.1 0.005 14.43 0.06 8.56 0.17
102 1000 19.37 0.05 9.56 0.15
122 1200 23.8 0.045 13.1 0.12
152 1500 26.5 0.04 14.8 0.1
182 1800 30.8 0.035 19.0 0.1
222 2200 48.8 0.03 20.3 0.09

备注: 频率测量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
IDC: 当电感量比其额定值低 10% 时的电流 (ta = 20°C) .

开磁式贴片功率型 (TPUME) 料号标识
TPUME1206 - 1R0 M

型号
TPUME1206
TPUME1210L
TPUME1210
TPUME1812
TPUME2220

电感值
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
