高功率超低阻值電流感測電阻 (LRE)

貼片大功率超低阻抗分流電阻 (LRE) 金屬合金

在快速電瞬變中,諸如機械式開關閉路或電池組件外掛,電阻器的耐脈衝能力局限於電阻元件溫度升高的熱能量。更大的金屬合金片/條功率電阻器元件,對於相同的脈衝能量,具有更小的溫升,並轉化為優異的耐脈衝能力。

對於電流感測應用,貼片金屬合金電阻器提供比厚膜和薄膜器件更穩健的技術。薄膜和厚膜電阻器技術都需要陶瓷基板來支撐。金屬合金 (Power Alloy Metal) 技術與厚膜或薄膜技術有很大不同,因為它是一種金屬片焊接結構,其厚度足以自支撐 (沒有基板)。這是因為金屬合金片能輸送大電流,提供更大的浪湧容量。功率處理能力提供更高的額定功率,並延伸到非常低阻抗範圍。

與其他金屬合金電流檢測電阻器製造商不同,德銘特金屬合金貼片電阻 (LRE)具有一系列優勢,功率高達 5W,低阻值範圍 0.25mΩ to 1Ω 溫度係數 ±50 ppm/°C; ,多樣封裝尺寸 0805/1206/2010/2512/2725/2728/2817/4527 可供選擇,適用於需要高功率處理的應用。依產品尺寸大小,提供每卷 1Kpcs,2Kpcs,4Kpcs,5Kpcs 標準的卷盤包裝,方便使用於自動裝配工藝。

德銘特 (LRE) 電流感測系列提供多種靈活的設計選項,允許設計人員指定其電路所需的電阻值和容差,而不是將電路設計為默認的電阻值。與此同時,德銘特(LRE)分流電阻更擴展到AEC-Q200 車規級 (LREA) 系列規格,適用於車輛應用,如電子控制(防抱死制動,音頻電子,發動機和變速箱控制,恒溫調節控制等)。

德銘特電子為您的低阻值電流感測應用提供合適的表面貼裝電阻,符合 RoHS 標準。如需更詳細的產品信息和數據表或討論您的具體要求,請聯繫德銘特電子。

下載 PDF 版本: 貼片大功率超低阻抗電阻 (LRE)。

特性
  1. 低阻值範圍 0.25mΩ to 1Ω,可提供客制化。
  2. 高額定功率高達 5 瓦,低溫度係數 TCR ±50 ppm/°C。
  3. 多樣封裝尺寸 0805/1206/2010/2512/2725/2728/2817/4527 可供選擇。
應用 :
  1. NB,MB,顯示屏的電源管理。
  2. SWPS DC-DC 轉換器,充電器,適配器,電源。
  3. 硬盤驅動:固態硬盤 (SSD),固態混合驅動器 (SSHD)。
結構 :
  1. 金屬合金電流感測電阻器是以高規格的材料所建構成。
  2. 金屬端電極在合金板的末端,並有保護層 (漆) 與合金板的上層連接。
  3. 電阻層以保護層 (漆) 來包覆,並加上兩個電極端子。電極端以電鍍鎳為屏障,以純錫 (無鉛) 或啞光的錫包覆,以確保銲錫性。
貼片電流感測電阻 (LRE) 金屬合金板結構 & 尺寸
高功率電流感測電阻 (LRE) 結構 & 尺寸
高功率電流感測電阻 (LRE) 結構 & 尺寸
1 焊錫電鍍(Sn)
2 合金板
3 電極隔層(Cu,Ni)
4 保護塗層
規格 額定功率
at 70°C (W)
阻值範圍
(mΩ)
尺寸 (單位:mm)
L W T D
LRE0805 0.75 3.0 ~ 100.0 2.100±0.254 1.500±0.254 0.320±0.254 0.400±0.254
1.0 3.0 ~ 10.0
LRE1206 0.5 51.0 ~ 100.0 3.200±0.254 1.650±0.254 0.300±0.254 0.508±0.254
0.75 21.0 ~50.0 0.390±0.254
1.0 1.0~2.0 0.670±0.254
3.0~100.0 0.490±0.254
1.5 1.0~2.0 0.670±0.254
3.0~100.0 0.490±0.254
LRE2010 0.75 71.0~100.0 5.100±0.254 2.400±0.254 0.310±0.254 0.840±0.254
1 31.0~70.0 0.460±0.254
1.5 1.0~2.0 0.670±0.254
2.5~30.0 0.460±0.254
31.0~100.0 0.590±0.254
LRE2512 1 0.5~1.0 6.350±0.254 3.050±0.254 0.670±0.254 2.200±0.254
1.5 0.560±0.254 2.000±0.254
2.0 1.400±0.254
2.5~100.0 1.100±0.254
101.0~680.0 0.490±0.254 0.850±0.254
2 0.5~1.0 0.670±0.254 2.200±0.254
1.5 0.560±0.254 2.000±0.254
2.0 1.400±0.254
2.5~100.0 1.100±0.254
101.0~450.0 0.610±0.254 0.850±0.254
3 0.5~1.0 6.350±0.254 3.050±0.254 0.670±0.254 2.200±0.254
1.5 2.000±0.254
2.0 1.400±0.254
2.5~50.0 1.100±0.254
51.0~100.0 0.740±0.254
LRE2725 4 0.25 6.800±0.254 6.350±0.254 0.820±0.254 2.300±0.254
0.5 0.690±0.254
1 0.690±0.254 1.800±0.254
1.5~3.0 0.610±0.254
LRE2728 4 4.0~50.0 6.600±0.254 6.700±0.254 0.720±0.254 1.200±0.254
51.0~450.0 0.840±0.254
451.0~600.0 0.770±0.254
LRE2817 3 1.0 7.300±0.254 4.400±0.254 0.690±0.254 1.800±0.254
2.0~30.0 0.610±0.254 1.500±0.254
31.0~100.0 0.720±0.254
101.0~130.0 0.770±0.254
131.0~200.0 0.690±0.254
LRE4527 3 501.0~680.0 11.300±0.500 6.600±0.500 0.770±0.254 2.000±0.254
681.0m~1.0R 0.690±0.254
5 1.0 0.790±0.254 3.000±0.254
1.5 0.840±0.254 2.000±0.254
2.0~500.0 0.840±0.254
貼片大功率分流電阻 (LRE) 電氣特性
規格 最大額定功率 (W) 最大額定電流 (A)* 最大過負載電流 (A) 阻值範圍 (mΩ)* 溫度係數
TCR (ppm/°C)
操作溫度 (°C)
D (±0.5%) F (±1%);
G (±2%);
J (±5%)
LRE0805 0.75 15.81 31.62 10.0~100.0 3.0~100.0 ±50 -55~+170°C
1 18.26 36.51 10.0 3.0~10.0
LRE1206 0.50 3.13 6.26 51.0~100.0 51.0~100.0
0.75 5.98 11.95 21.0~50.0 21.0~50.0
1 31.62 63.25 7.0~100.0 1.0~100.0
1.5 38.73 67.08 7.0~100.0 1.0~100.0
LRE2010 0.75 3.25 7.27 71.0~100.0 71.0~100.0
1 5.68 12.70 31.0~70.0 31.0~70.0
1.5 38.73 77.46 7.0~100.0 1.0~100.0
LRE2512 1 44.72 100.00 7.0~680.0 0.5~680.0
2 63.25 141.42 7.0~450.0 0.5~450.0
3 77.46 134.16 7.0~100.0 0.5~100.0
LRE2725 4 126.49 252.98 -- 0.25~3.0
LRE2728 4 31.62 54.77 7.0~600.0 4.0~600.0
LRE2817 3 54.77 109.54 7.0~200.0 1.0~200.0
LRE4527 3 2.45 4.24 501m~1.0R 501m~1.0R
5 70.71 122.47 7.0~500.0 1.0~500.0
  • 額定電流 I= ( P / R ) 或表列中最大額定流,兩值取其低。
  • 如需特殊的公差和阻值請與我們聯絡。
大功率電流檢測貼片 (LRE) 建議焊盤尺寸
大功率電流檢測貼片 (LRE) 建議焊盤尺寸
大功率電流檢測貼片 (LRE) 建議焊盤尺寸
規格 最大額定功率 (Watts) 阻值範圍 (mΩ) 尺寸 (mm)
a b i
LRE0805 0.75 3.0 ~ 100.0 1.80 2.18 0.66
1.0 3.0 ~ 10.0 1.80 2.18 0.66
LRE1206 0.5 & 0.75 & 1.0 & 1.5 1.0 ~ 100.0 1.60 2.18 0.66
LRE2010 0.75 & 1.0 & 1.5 1.0 ~ 3.0 2.89 2.92 1.22
3.1 ~ 100.0 2.29 2.92 2.41
LRE2512 1.0 & 2.0 & 3.0 0.5 ~1.5 3.05 3.68 1.27
2.0 ~ 3.5 2.11 3.68 3.18
3.6 ~ 680.0 1.90 3.68 3.50
LRE2725 4.0 0.25 ~ 0.5 3.18 6.86 1.32
4.0 1.0 ~ 3.0 2.34 6.86 3.00
LRE2728 4.0 4.0 ~600.0 2.75 7.82 3.51
LRE2817 3.0 1.0 ~ 3.0 2.75 7.82 3.51
3.0 3.5 ~200.0 2.45 7.82 3.11
LRE4527 3.0 & 5.0 1.0 ~ 3.0 4.50 8.74 4.50
3.5 ~100.0 3.4 8.74 6.43
101.0m ~ 1R 2.93 8.74 7.63
捲盤規格 (LRE) 單位: mm
捲盤規格 (LRE) 單位: mm
捲盤規格 (LRE) 單位: mm
捲盤規格 / 盤 W M A B C D
7” 捲盤 / 8 mm 模壓帶 (僅 LRE 0805 & LRE 1206 系列) 12.00± 0.5 178 ± 1.0 2.0 ± 0.5 13.2 ± 0.5 17.7 ± 0.5 60.0 ± 0.5
7” 捲盤 / 12 mm 模壓帶 16.2 ± 0.5 178 ± 1.0 2.5 ± 0.5 13.5 ± 0.5 17.7 ± 0.5 60.0 ± 0.5
7” 捲盤 / 24 mm 模壓帶 (僅 LRE 4527 系列) 24.4 +2/-0 178 ± 1.0 2.0 ± 0.5 13.2 ± 0.5 17.7 ± 0.5 60.0 ± 0.5

模壓帶尺寸規格 (LRE) 單位:mm
模壓帶尺寸規格 (LRE) 單位:mm
模壓帶尺寸規格 (LRE) 單位:mm
規格 A±0.1 B±0.1 W±0.3 E±0.1 F±0.1 P0±0.1 P1±0.3 P2±0.1 ΦD0±0.05 ΦD1±0.1 T±0.1
LRE0805 1.70 2.45 8.0 1.75 3.5 4.0 4.0 2.0 1.55 1.00 0.50
LRE1206 2.03 3.55 8.0 1.75 3.5 4.0 4.0 2.0 1.55 1.00 0.70
LRE2010 2.85 5.55 12.0 1.75 5.5 4.0 4.0 2.0 1.55 1.55 0.82
LRE2512 3.50 6.75 12.0 1.75 5.5 4.0 4.0 2.0 1.55 1.55 0.90
LRE2725 6.81 7.16 12.0 1.75 5.5 4.0 8.0 2.0 1.55 1.55 1.05
LRE2728 7.10 7.05 12.0 1.75 5.5 4.0 8.0 2.0 1.55 1.55 0.95
LRE2817 4.60 7.50 12.0 1.75 5.5 4.0 8.0 2.0 1.55 1.55 1.20
LRE4527 7.38 12.0 24.0 1.75 11.5 4.0 12.0 2.0 1.55 1.55 1.05
  1. 10 链轮孔间距的累积公差 ±0.2mm。
  2. 載體倉不可超過 1mm 每 100mm 於 250mm 長度。
  3. A&B 從包體的底部測量 0.3mm。
  4. T 為從包體的內底部測量到載體的頂表面。
  5. 相對於鏈輪孔和小口袋盒位置測量是以實際小口袋盒的位置,而不是小口袋盒孔。

包裝數量 (LRE)
規格 編帶寬度 捲盤直徑 數量/捲盤
LRE0805 8 mm/模壓帶 178 mm/7” 5,000
LRE1206 8 mm/模壓帶 178 mm/7” 5,000
LRE2010 12 mm/模壓帶 178 mm/7” 4,000
LRE2512 12 mm/模壓帶 178 mm/7” 4,000
LRE2725 12 mm/模壓帶 178 mm/7” 2,000
LRE2728 12 mm/模壓帶 178 mm/7” 2,000
LRE2817 12 mm/模壓帶 178 mm/7” 1,000
LRE4527 24 mm/模壓帶 178 mm/7” 1,000

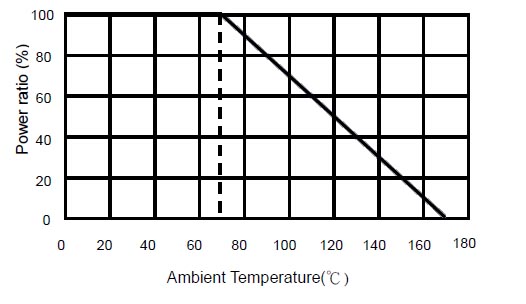

降額曲線 (LRE)
降額曲線 (LRE)

焊接條件 (僅回流焊) (LRE)
焊接條件 (僅回流焊)
環境測試 (LRE)
項目 規格標準 測試條件
溫度系數
Temperature Coefficient of Resistance (T.C.R.)
As Spec. JIS C 5201-1 4.8 +25/+125°C
短時間過負載
Short Time Overload
LRE4527: ΔR/R0≤±2.0% The others: ΔR/R0≤±0.5% JIS C 5201-1 4.13 最大過負荷電壓 5 秒
規格 功率 倍數
LRE0805 0.75W, 1.0W 4 times
LRE1206 0.5W, 0.75W, 1.0W 4 times
LRE1206 1.5W 3 times
LRE2010 0.75W, 1.0W 5 times
LRE2010 1.5W 4 times
LRE2512 1.0W, 2.0W, 3.0W 5 times
LRE2725 4.0W 4 times
LRE2728 4.0W 3 times
LRE2817 3.0W 4 times
LRE4527 3.0W, 5.0W 3 times
焊接性
Solderability
最少覆蓋 95% JIS-C5201-1 4.17 245±5°C for 3 秒
耐焊溫度
Resistance to Soldering Heat
ΔR/R0≤± 0.5% JIS-C5201-1 4.18 260±5°C for 10 秒
溫度循環
Temperature Cycling
ΔR/R0≤± 0.5% JIS-C5201-1 4.19 -55°C ~ 150°C, 100 循環
高濕偏置
Bias Humidity
ΔR/R0≤± 0.5% JIS-C5201-1 4.24 +85°C/85%RH for 1,000Hrs. with 1.5Hrs “ON”, 0.5Hr “OFF”.
高溫曝曬 (存放)
High Temperature Exposure (Storage)
LRE4527: ΔR/R0≤±2.0% The others: ΔR/R0≤±1.0% JIS-C5201-1 4.23.2 +170°C for 1000 Hrs.
負載壽命
Load Life
LRE4527: ΔR/R0≤±2.0% The others: ΔR/R0≤±1.0% JIS-C5201-1 4.25 70±2°C, RCWV for 1000 Hrs. with 1.5 Hrs. “ON” and 0.5 Hr. “OFF”
料號標識 (LRC)
LRE 2728 F TR D 4 R010
型號
LRE
尺寸
(L×W) (mm)
0805 2.10x1.50
1206 3.20×1.65
2010 5.10×2.40
2512 6.35×3.05
2725 6.80x6.35
2728 6.60x6.70
2817 7.30x4.40
4527 11.30x6.60
阻值公差 (%)
J ±5%
G ±2%
F ±1%
D ±0.5%
包裝方式
TR 編帶卷裝
TCR (PPM/°C)
D ±50ppm/°C
W ±75ppm/°C
E ±100ppm/°C
K ±150ppm/°C
F ±200ppm/°C
額定功率 (W)
U 0.5W
Q 0.75W
T 1W
A 1.5W
S 2W
R 3W
4 4W
5 5W
阻值 (Ω)
範例:
0m50 0.00050Ω
0m75 0.00075Ω
1m50 0.00150Ω
R002 0.00200Ω
R010 0.01000Ω
R100 0.10000Ω
標示
  黑色塗裝
*0805 無標示

  • 備註: 0805 系列無印蓋標示。
