微波多腔型介質濾波器 - DF 系列

微波多腔型介質濾波器 - DF 系列

微波介質帶通濾波器 DF 多腔型系列有高介電常數,是最佳的微波濾波和振蕩器。

要實現高質量的移動通訊,控製干擾信號進入通信信道十分關鍵。一方面,要控製通信信道外部對通信信道的干擾影響,例如雷電干擾的影響;其他通信系統對移動通信的影響,如 GSM 通信信號對 CDMA 通信的影響。另一方面,就是在同一通信系統內部,要控製通信通道之間的相互影響。因此,德銘特為移動通信基站中設計,提供高質量的微波介質濾波器,不管通訊體製,還是時分製,或是頻分製,微波濾波器都是主要的通訊元器件。

當基站接收用戶的信號時,要經過濾波器,把通信信道外的干擾信號,控製到一定的水平;當與用戶聯系時,基站發往用戶的信號(往往是大功率的),也要通過濾波器,把發射機產生的信道外的干擾信號控製到允許的電平,以免對鄰近通道構成干擾,這樣才能保證通信的正常進行。德銘特的微波介質濾波器滿足上述的用途,並具有兩大特點:即插入損耗小,選擇性能好。採用具有一定尺寸的鍍銀同軸腔來製作的,在允許的條件下採用大尺寸的腔體,以實現高的 Q 值來減小插入損耗,提高選擇性能。

在下一代移動通訊的基站中,對基站的體積和重量有十分嚴格的控製。德銘特在材料工藝和微波技術發展下,生產設計小型化的濾波器,使器件的體積和重量更輕量化,增強濾波器的性能。採用低損耗、高 Q 值,具有一定介電常數的陶瓷材料,加載同軸諧振腔(也稱介質諧振腔),來製造微波濾波器(即介質諧振腔濾波器),使得這種介質諧振腔濾波器在移動通信系統中得到應用,及良好的發展前景。

德銘特陶瓷介質適用於 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。高介質係數材料及相關產品,可滿足特殊的設計要求。德銘特電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,符合 RoHS 標準。介質濾波器穩定的溫度係數,小尺寸高穩定性,插入損耗低,可焊性好。DF 多腔型系列介質帶通濾波器使用於微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。

微波介質濾波器特性 ( 與村田 DFC 系列相容 )

  1. 適用於 CT1, CT2, 900MH, 1.8GHz, 2.4GHz 無繩電話。

下載 PDF 版本: 微波多腔型介質濾波器 - DF 系列

DF 多腔型系列 帶通濾波器尺寸 (單位: mm)
介質帶通濾波器 - DF 多腔型系列 尺寸
介質帶通濾波器 - DF 多腔型系列 尺寸圖
DF 多腔型系列 帶通濾波器技術特性
型號 中心頻率
(MHz)
帶寬
(MHz)
插入損耗
(dB)max.
帶內波動
(dB)max.
駐波比
max.
衰減值
(dB)min. (MHz)
DF43R860S20A 860 fo±10 3.0 0.8 2.0 -25 at fo+30;   -22 at fo-30
DF43R1855S10A 1855 fo±5 3.5 1.0 2.0 -30 at fo+100;   -28 at fo-100
DF43R950S20A 950 fo±10 3.5 0.8 2.0 -40 at fo+30;   -35 at fo-30
DF44R3120S60A 3120 fo±30 3.0 1.0 1.5 -58 at fo+355;   -55 at fo-375
DF45R1120S40A 1120 fo±20 2.5 1.0 2.0 -50 at fo+50;   -50 at fo-50
DF33R815S20B 815 fo±10 2.5 0.8 2.0 -18 at fo+40;   -25 at fo-40
DF33R1880S50B 1880 fo±25 3.5 1.0 2.0 -40 at fo+150;   -40 at fo-150
DF23R1480S40C 1480 fo±20 2.5 1.0 2.0 -20 at fo+150;   -20 at fo-150
DF23R1960S60C 1960 fo±30 2.0 1.0 2.0 -20 at fo+200;   -20 at fo-200
DF23R2480S30C 2480 fo±15 2.5 1.0 2.0 -20 at fo+250;   -20 at fo-250
DF23R5800S200D 5800 fo±100 2.0 1.0 2.0 -5 at fo+400;   -15 at fo-400
DF 多腔型系列 介質濾波器波形特性

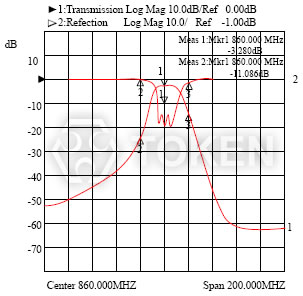

介質濾波器 - DF 多腔型系列波形特性 I
DF 多腔型系列 I - Center 860.000MHz (-3.280dB) & (-11.086dB) Span 200.000MHz 波形特性

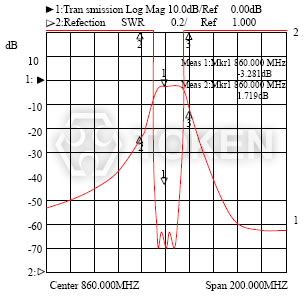

介質濾波器 - DF 多腔型系列波形特性 II
DF 多腔型系列 II - Center 860.000MHz (-3.281dB) & (1.719dB) Span 200.000MHz) 波形特性
DF 多腔型系列 介質帶通濾波器料號標識
DF 3 3R 815 S 20 B
介質濾波器
厚度
4 3.8mm
3 3.0mm
2 2.0mm
腔體數
中心頻率(MHz)
封裝形式
S 貼片式
帶寬 (MHz)
尺寸 (W×H) (mm)
A 11.8 × 3.8
B 8.6 × 3.0
C 5.8 × 2.0
