雙吸收型陶瓷陷波器 (XT MW)

德銘特電子雙吸收型 XT MW 系列是由兩片晶基體組成兩個陷波頻率。具備多種規格,起動性能佳,體積小。

陷波器是利用壓電陶瓷的壓電效應製成的帶阻濾波器,它的作用是阻止或濾掉信號中有害分量對電路的影響。

有二端型和三端型兩種結構,它在電路中的文字符號及圖形符號與陶瓷濾波器相同。電視機中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等幾種標準頻率。其中 4.5 MHZ 用來消除副載波信號對圖像的干擾。5.5 MHZ、6 MHZ、和 6.5 MHZ,用來消除伴音信號對圖像的干擾。

德銘特電子生產的陶瓷陷波器、貼片陶瓷濾波器、陶瓷鑒頻器、陶瓷諧振器等與村田壓電陶瓷兼容;符合 RoHS 標準,以充分滿足客戶及環境保護的要求。可依客戶需求設計,歡迎與德銘特業務部聯系。

下載 PDF 版本: 雙吸收型陶瓷陷波器 (XT MW)

特性 :
  1. 小體積尺寸(單位 mm):10.0 Max. × 8.0 Max. × 4.0 Max.。
  2. 多種規格可供多種 IC 搭配選擇,穩定,高靈敏度,體積小,重量輕。
  3. 操作溫度範圍:-20 ~ +80 (°C),儲藏溫度範圍:-40 ~ +85 (°C)。
雙吸收型 (XT MW) 陷波器尺寸(單位:mm)
(XT MW) 陶瓷陷波器 尺寸圖
(XT MW) 陶瓷陷波器 尺寸圖
(XT MW) 與 Murata TPWA 系列相容 雙吸收型特性

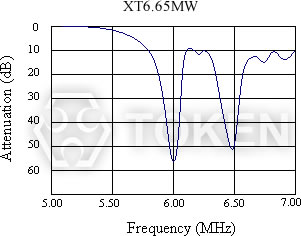

(XT MW) 陶瓷陷波器 雙吸收型特性曲線
(XT MW) 陶瓷陷波器 雙吸收型特性曲線
型 號 中心頻率
(fo1)(MHz)
中心頻率
(fo2)(MHz)
fo1點衰耗量
(at fo1) (dB)min
fo2點衰耗量
(at fn2) (dB)min
30分貝衰耗帶寬
(fo1) (kHz)min
XT4.47MW 4.500 4.724 30 30 50
XT4.60MW 4.500 6.000 30 30 50
XT5.57MW 5.500 5.742 30 30 50
XT5.60MW 5.500 6.000 30 30 50
XT5.65MW 5.500 6.500 30 30 50
XT6.65MW 6.000 6.500 30 30 70
雙吸收型 (XT MW) 測試電路

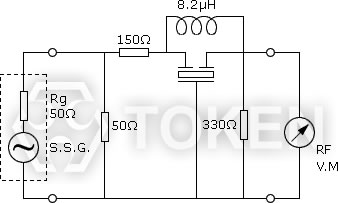

(XT MW) 陶瓷陷波器 測試電路
(XT MW) 陶瓷陷波器 測試電路
雙吸收型 (XT MW) 料號標識
XT4.47MW P
型 號
包裝方式
