片式空芯線圈 平面灌膠式 TRAM
德銘特生產供應最小的平面灌膠式貼片空芯線圈，尺寸只有 (1.8 x 2.0 x 2.0 mm)，功能性價比高，是取代傳統線圈最佳的選擇。此最新款的貼片空芯線圈 (TRAM)，符合 RoHS 標準，並可立即全系列規格生產。此新款片式 (TRAM) 空芯線圈，厚度只有 2.0 mm，超小型化 1.8 x 2.0 mm 面積，特別合適高密度的安裝。採用微型芯線纏繞的平面灌膠結構，是高頻應用的理想選擇。
空芯線圈 (TRAM) 貼片系列，具有高自振頻率，在高頻率範圍內具有高 Q 值，及穩定的電感量。同時，低直流阻抗的設計，有利於降低功耗，損耗低，高輸出。廣泛的電感值 3.9~538 nH，方便設計人員選擇最適合的應用器件。
德銘特芯片 (TRAM) 空芯線圈主要應用在電信設備的高頻電路，包括功率放大器，天線模塊，壓控振蕩器和鋸，並在移動電話，如 GSM，CDMA，和 PDC。其他的應用包括數字電視調諧器，無線局域網和藍牙設備等。
德銘特這款新貼片空芯線圈，提供了一個完整的電感值範圍及窄細的電感偏差，使此片式電感器與高頻電路匹配，是工程人員一個很好的選擇。德銘特貼片射頻空芯線圈 (TRAM)，可提供訂製設計和更嚴格的公差要求，及具體應用設計包括不同的電感值和 Q 規格。
德銘特射頻系列目錄包括：射頻線圈、貼片線圈、空芯線圈、大電流電感、鐵氧體磁珠、高頻電感和繞線電感器，提供完整貼片電感尺寸0603/0805/132 /1008/1812/2215/3730/4015/7030，感量範圍齊全，符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標誌，以充分滿足客戶及環境保護的要求。
下載 PDF 版本: 片式空芯線圈 平面灌膠式 TRAM。
特性 :
- 高頻
- 高共振頻率及高 Q 值
- 結構性佳、使用方便
用途:
- 呼叫器、行動電話及高頻通訊類產品
- 對講機、CATV

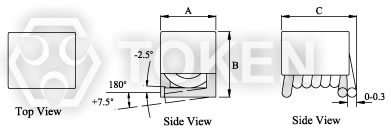

| TRAM0603 TRAM0805 TRAM1008 系列 平面灌膠式 - 尺寸圖 (Unit: mm) | ||||
|
||||
| 型號 | A (max) | B (max) | C ± 0.2 | |
| TRAM0603 | 1.80 | 2.00 | 2.00 | |
| TRAM0805 | 1.80 | 2.10 | 2.85 | |
| TRAM1008 | 1.90 | 2.20 | 3.20 | |

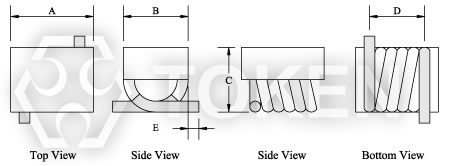

| TRAM2215 TRAM4015 TRAM132 系列 平面灌膠式 - 尺寸 (Unit: mm) | ||||||
|
||||||
| 型號 | A | B | C | D | E | |
| TRAM2215 | 2.2 ± 0.3 | 1.4 ± 0.2 | 1.4 ± 0.2 | 1.8 ± 0.3 | 0.9 ± 0.3 | |
| TRAM4015 | 4.0 ± 0.3 | 1.4 ± 0.2 | 1.4 ± 0.2 | 3.5 ± 0.3 | 0.9 ± 0.3 | |
| TRAM132 | 9.0(max) | 4.4 ± 0.3 | 4.6 ± 0.4 | 8.0 ± 0.5 | 1.3 ± 0.4 | |
| TRAM3730 TRAM7030 系列 平面灌膠式 - 尺寸 (Unit: mm) | ||||||
|
||||||
| 型號 | A ± 0.3 | B ± 0.2 | C ± 0.2 | D ± 0.3 | E ± 0.2 | |
| TRAM3730 | 3.30 | 2.60 | 2.70 | 2.90 | 0.70 | |
| TRAM7030 | 6.30 | 3.60 | 3.70 | 5.80 | 0.70 | |
| TRAM1812 系列 平面灌膠式 - 尺寸 (Unit: mm) | ||||||
|
||||||
| 型號 | A ± 0.3 | B ± 0.2 | C ± 0.2 | D ± 0.4 | E ± 0.3 | |
| TRAM1812 | 4.90 | 3.50 | 3.50 | 4.30 | 1.00 | |
| 料號標識 貼片射頻空芯線圈 (TRAM0603 TRAM0805 TRAM1008) | ||||||||||||||||||||||||||||
| TRAM | 1008 | - | 6N8 | K | ||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||
| 料號標識 貼片射頻空芯線圈 (TRAM2215 TRAM4015 TRAM132) | |||||||||||||||
| TRAM | 2215 | - | K | ||||||||||||
| | | |||||||||||||
|
|
|
|||||||||||||
| 料號標識 貼片射頻空芯線圈 (TRAM3730 TRAM7030) | |||||||||||||
| TRAM | 3730 | - | A01T | ||||||||||
| | | |||||||||||
|
|
|
|||||||||||
| 料號標識 貼片射頻空芯線圈 (TRAM1812) | ||||||||||||||||||||||
| TRAM | 1812 | - | 22N | K | ||||||||||||||||||
| | | | |||||||||||||||||||
|
|
|
|
|||||||||||||||||||
