微波介质带通滤波器 BP-R 系列

微波介质带通滤波器 BP-R 系列

微波介质带通滤波器 BP-R 系列具有高介电常数,是最佳的微波滤波和振荡器。

德利特 BP-R 系列介质陶瓷滤波器是为射频应用而专门设计,基于先进的微滤陶瓷材料和先进的设计技术,可以提供较小尺寸、较低插进损耗,从通带到阻带有尖锐陡峭的衰减和良好的性能衰减频率。针对专门射频应用需求,德利特开发了射频陶瓷材料,专用的金属浆料,在制造过程中,重点对 Q 值,温度系数进行稳定控制,并确保滤波器低插入损耗和低波动等重要参数。

德利特 BP-R 系列介质滤波器,具有小尺寸高稳定性,良好的功率传输能力;选定频带具有良好的插入损耗,选定频段外部具有良好的衰减水平;尖锐陡峭的曲线和低通带纹波;部件组成为陶瓷材料和金属结构,具有高稳定性和出色的可靠性;在射频条件下应用性能稳定,且有非常低的噪声指数;可焊性好,完全兼容 SMD 工艺与无铅焊接工艺兼容,产品符合 RoHS 标准。

德利特生产的微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,采用高介质系数材料,及高级微波介质陶瓷材料,可满足特殊的设计要求。介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。

下载 PDF 版本: 微波介质带通滤波器 BP-R 系列

特性 :
  1. 低插入损耗性。
  2. 小体积,贴片封装。
  3. 温度补偿性,选择性高。
应 用 范 围 :
  1. 无线广播系统。
  2. 蜂窝电话,无绳电话。
  3. 军事领域,无线电基站。
BP-R 系列 介质滤波器尺寸 (单位: mm)

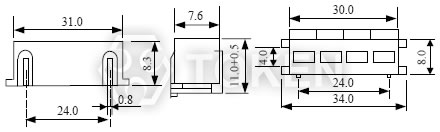

介质滤波器 BP-R 系列 尺寸图
介质滤波器 BP-R 系列 尺寸图
BP-R 系列 介质滤波器技术特性
型号 中心频率
(MHz)
带宽
(MHz)
插入损耗
(dB)max.
带内波动
(dB)max.
驻波比
max.
衰减值
(dB)min. (MHz)
BP63R915-01 915 fo±5 2.5 0.5 1.5 45 at fo±100
BP64R881-02 881 fo±10 2.0 0.5 2.0 60 at fo±100
BP84R650-01 650 fo±5 2.5 0.5 1.5 70 at fo±55
BP84R1200-03 1200 fo±15 2.0 0.5 2.0 70 at fo±60
BP74R959-02 959 fo±10 2.0 0.5 2.0 70 at fo±80
BP75R836-01 836 fo±5 3.5 0.5 1.5 80 at fo±50
BP76R1220-02 1220 fo±10 2.5 0.5 2.0 80 at fo±50
BP-R 系列 介质滤波器料号标识
BP 3 4R 1765 - 01

介质带通滤波器
厚度
腔体数
中心频率 (MHz)

带宽
01 10MHz
02 20MHz
03 30MHz
