引脚针状高通与低通滤波器 LJ 系列

引脚针状高通与低通滤波器 LJ 系列

高通与低通滤波器的最常见拓扑是 Sallen Key,它只需一个运放。多通(道)滤波器常用作带通滤波器,而且它还只需要一个运放。 每种结构都能实现完整的通用滤波器传递函数。

使用三个运放,并且使用中央运放的目的仅是为了使总的反馈路径为负反馈。带开关电容器的相同滤波器只需两个运放。 使用中央运放的目的仅是为了使总的反馈路径为负反馈,低通滤波器允许从直流到某个截止频率 (f Cut Off) 的信号通过。 将通用滤波器二阶传递函数的高通和带通系数均设为零,即得到一个二阶低通滤波器传递公式。

您可以级联多个这样的滤波器部分来得到一个更高阶的(更陡峭的转降)滤波器。假定设计要求一个截止频率为 10kHz 的四阶贝塞尔 (Bessel) 低通滤波器。每部分的转降频率分别为 16.13 及 18.19 kHz,阻尼值分别为 1.775 及 0.821,并且这两个滤波器分区的高通、带通和低通系数分别为 0、0 与 1。您可以使用这两个带有上述参数的滤波器部分来实现所要求的滤波器。截止频率为输出信号衰减3 dB的频率点。

德利特电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,采用高介质系数材料及介质陶瓷,可满足特殊的设计要求,符合 RoHS 标准。LJ 系列介质滤波器具有稳定的温度系数,小尺寸,高稳定性,低插入损耗,可焊性好。介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。

下载 PDF 版本: 引脚针状高通与低通滤波器 LJ 系列

特性 :
  1. 小体积,贴片封装。
  2. 温度补偿性,选择性高。
  3. 低插入损耗性。
应用:
  1. 无线广播系统。
  2. 蜂窝电话,无蝇电话。
  3. 军事领域,无线电基站。
LJ 系列 介质滤波器尺寸 (单位: mm)
介质微波带通滤波器 LJ 系列 尺寸图
介质微波带通滤波器 LJ 系列 尺寸图
LJ 系列 介质滤波器技术特性
型号 中心频率
(MHz)
带宽
(MHz)
插入损耗
(dB)max.
带内波动
(dB)max.
驻波比
max.
衰减值
(dB)min. (MHz)
LJ900-C-A 900 fo±10 2.5 0.5 1.5 50 at fo±100
LJ1200-C-B 1200 fo±15 2.0 0.8 2.0 50 at fo±110
LJ950-D-B 950 fo±10 2.5 0.5 1.5 60 at fo±100
LJ1250-D-B 1250 fo±15 2.0 0.8 2.0 60 at fo±110
LJ 系列 波形特性

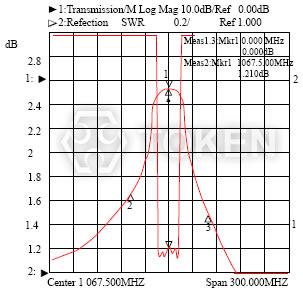

LJ 系列 波形特性 I
LJ 系列 I - Center 1067.500MHz (0.000dB) & (1.210dB) Span 300.000MHz 波形特性
LJ 系列 波形特性 II
LJ 系列 II - Center 1067.500MHz (0.000dB) & (-20.456dB) Span 300.000MHz) 波形特性
LJ 系列 带通滤波器料号标识
LJ 900 - C - A

介质滤波器
中心频率(MHz)

腔体数
C 3
D 4

带宽
A 10MHz
B 20MHz
