微波介质带通滤波器 BP-S 系列

微波介质带通滤波器 BP-S 系列

BP-S 系列微波介质带通滤波器系列具有高介电常数,是最佳的微波滤波和振荡器。

德铭特微波介质滤波器的优点是微型化、损耗低,频率温度系数小、介电常数高、成本低等。与金属谐振滤波器相比,它具有微型化的优点,其体积只有前者的几十分子一;与声表面滤波器相比,它使用的频率高,且成本低。

德铭特的陶瓷介质 (Ceramic Dielectric) 有着高介电常数及高 Q 值,,和高温稳定性,特别适合于设计稳定的微波振荡和滤波功能。德铭特陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。

德铭特电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,采用高介质系数材料及微波介质陶瓷,可满足特殊的设计要求。符合 RoHS 标准。

BP-S 系列介质滤波器稳定的温度系数,小尺寸高稳定性,插入损耗低,可焊性好。介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。

下载 PDF 版本: 微波介质带通滤波器 BP-S 系列

特性 :
  1. 温度补偿性。
  2. 低插入损耗性。
  3. 小体积、选择性高、贴片封装。
应用:
  1. 无线广播系统。
  2. 蜂窝电话、无蝇电话。
  3. 军事领域、无线电基站。

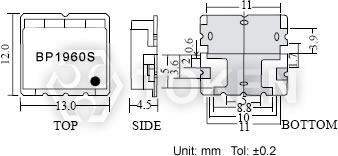

BP-S 系列 介质滤波器尺寸 (单位: mm)
介质滤波器 BP-S 系列 尺寸图
介质滤波器 BP-S 系列 尺寸图
BP-S 系列 介质滤波器技术特性
型号 中心频率
(MHz)
带宽
(MHz)
插入损耗
(dB)max.
带内波动
(dB)max.
驻波比
max.
衰减值
(dB)min. (MHz)
BP33R881S30A 881.5 fo±12.5 2.5 1.0 1.8 53 at fo±779
BP64R836S30A 836.5 fo±15 3.0 1.2 1.7 18 at fo±32.5
BP64R881S30A 881.5 fo±15 3.0 1.2 1.7 18 at fo ±32.5
BP34R1765S30A 1765 fo±15 3.5 1.0 1.8 30 at fo ±90
BP34R1855S30A 1855 fo±15 3.5 1.0 1.8 30 at fo ±90
BP55R1750S60A 1750 fo±30 3.0 1.5 1.7 30 at fo ±1810
BP55R1765S10A 1765 fo±5 5.0 1.0 1.8 20 at fo ±20
BP55R1765S30A 1765 fo±15 3.0 1.3 1.6 40 at fo ±80
BP55R1855S10A 1855 fo±5 5.0 1.0 1.8 20 at fo ±20
BP55R1855S30A 1855 fo±15 3.8 1.3 1.6 40 at fo ±80
BP66R1755S10A 1755 fo±5 10.0 1.0 2.0 22at fo ±1765
BP66R1845S10A 1845 fo±4.5 13.0 3.0 2.0 28 at fo ±1855
BP34R2315S30A 2315 fo±15 2.7 1.0 1.7 40 at fo ±160
BP34R2385S30A 2385 fo±15 2.7 1.0 1.7 40 at fo ±160
BP34R2442S80A 2442 fo±42 2.5 1.0 1.7 40 at fo ±160
BP64R409S10A 409.5 fo±3.5 3.0 0.8 1.7 30 at fo ±423
BP64R426S10A 426.5 fo±3.5 3.0 0.8 1.7 30 at fo ±413
BP66R1410S30A 1410 fo±14.5 3.0 1.0 1.5 18 at fo ±34.5
BP86R1474S10A 1474 fo±2.5 12.0 2.8 2.0 15 at fo ±10
BP34R1880S60A 1880 fo±32.5 2.5 1.0 1.5 18 at fo ±100
BP34R1960S60A 1960 fo±32.5 3.0 1.0 1.4 45 at fo ±130
BP34R1950S60A 1950 fo±30 3.0 1.0 1.8 38 at fo ±60
BP34R2140S60A 2140 fo±30 3.0 1.0 1.8 38 at fo ±60
BP-S 系列 介质滤波器料号标识
BP 3 4R 1765 S 30 A
介质带通滤波器
厚度
腔体数
中心频率 (MHz)
封装洋式
S SMD 贴片
带宽
10 10MHz
30 30MHz
60 60MHz
版本
