SMT 高电流功率电感器 (TPSRH-63R/103R/104R/105R) 闭磁式
贴片高电流功率电感器 (TPSRH-63R/103R/104R/105R) 的优异在于其极其紧凑外形设计的特点，具有优越性能及高饱和度，适用于表面安装。贴片厚度仅有 3.0 mm 到 5.0 mm，电感值从 1.2 μH 到 1000 μH，额定电流可达 8.50A，低直流阻抗 DCR 从 0.008Ω 到 2.05Ω。
德铭特电子增强芯片功率电感，使得 (TPSRH) 家族系列涵盖完整底板尺寸，贴片厚度仅有 3.0 mm 到 10.8 mm，电感值从 1.00 μH 到 1000.00 μH，直流阻抗 DCR 从 0.008Ω 到 21.6Ω，额定电流可达 10.0A。
SMT (TPSRH) 家族系列与 Vishay 大电流电感兼容，采用闭磁路构造设计，轻便薄小，低直流阻抗，性能优异，是低功耗解决方案。(TPSRH) 家族系列提供功率电感范围宽广的参数，以供客户选择最佳化，从电感值和公差，直流阻抗 DCR，额定电流，封装尺寸 footprint等。
基于优化的铁氧体磁芯和扁平线绕组设计技术，实现 (TPSRH) 家族系列低磁心损耗，紧凑小巧体积，及极好的储能密度。适合在各种电源拓扑结构中的输出和储能应用，包括大电流开关电源和 xEV 应用、新一代行动终端、小型通信机器、负载点 (POL) 转换器、DC-DC 变换器、直流转换器、桌上型电脑、电脑周边设备、伺服器、显示卡、电视游乐器、笔记型电脑、可携式游戏设备、个人导航系统等。
(TPSRH) 产品符合 RoHS 标准，无铅焊接技术及 100% 无铅。德铭特可以生产超出这些规格的电感器，可根据要求提供定制。联系我们的销售部门以了解更多信息。
下载 PDF 版本: SMT 高电流功率电感器 (TPSRH)。
特性 :
- 磁屏蔽结构。
- 良好的可焊性。
- 高功率，高饱和电流，适用于表面贴装。
用途 :
- 录像机、笔记本电脑、OA 仪器。
- 直流转换器、数码相机、液晶电视。
- 小型通讯设备、DC-DC 转换器等。

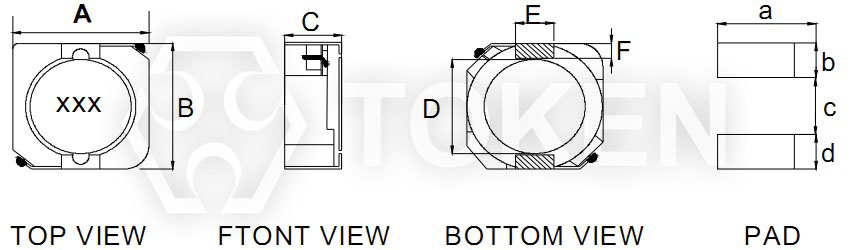

| SMT功率电感 (TPSRH-63R/103R/104R/105R) 结构图及规格尺寸 (单位: mm) | |||||||||||
|
|||||||||||
| 型号 | A±0.3 | B±0.3 | C (Max) | D (Red) | E (Red) | F (Red) | a (Red) | b (Red) | c (Red) | d (Red) | |
| TPSRH63R | 5.9 | 6.0 | 3.0 | 4.7 | 2.0 | 0.6 | 2.6 | 1.0 | 4.6 | 1.0 | |
| TPSRH103R | 10 | 10.1 | 3.0 | 7.7 | 3.0 | 1.2 | 3.6 | 1.7 | 7.3 | 1.7 | |
| TPSRH104R | 10 | 10.1 | 4.0 | 7.7 | 3.0 | 1.2 | 3.6 | 1.7 | 7.3 | 1.7 | |
| TPSRH105R | 10 | 10.1 | 5.0 | 7.7 | 3.0 | 1.2 | 3.6 | 1.7 | 7.3 | 1.7 | |
| SMT功率电感 (TPSRH-63R/103R/104R/105R) 特性规格 | |||||||||
| Inductance (µH) | TPSRH63R | TPSRH103R | TPSRH104R | TPSRH105R | |||||
| 标识 | 电感值 (µH) | 直流阻抗 (Ω) Max. |
额定电流 (A) | 直流阻抗 (Ω) Max. |
额定电流 (A) | 直流阻抗 (Ω) Max. |
额定电流 (A) | 直流阻抗 (Ω) Max. |
额定电流 (A) |
| 1R2 | 1.2 | 0.012 | 4.80 | 0.016 | 5.40 | 0.008 | 8.50 | ||
| 1R5 | 1.5 | 0.008 | 8.30 | ||||||
| 2R2 | 2.2 | 0.018 | 2.60 | 0.018 | 4.10 | 0.02 | 4.95 | 0.011 | 7.50 |
| 3R3 | 3.3 | 0.020 | 2.30 | 0.019 | 3.90 | 0.025 | 4.35 | 0.013 | 6.50 |
| 3R9 | 3.9 | 0.022 | 3.76 | 0.026 | 4.05 | ||||
| 4R7 | 4.7 | 0.031 | 1.85 | 0.030 | 3.20 | 0.034 | 4.00 | 0.016 | 4.80 |
| 6R8 | 6.8 | 0.036 | 3.10 | 0.035 | 3.50 | 0.024 | 4.40 | ||
| 8R2 | 8.2 | 0.050 | 1.50 | 0.039 | 3.00 | 0.026 | 4.05 | ||
| 100 | 10 | 0.054 | 1.30 | 0.047 | 2.80 | 0.045 | 3.15 | 0.027 | 3.45 |
| 120 | 12 | 0.072 | 1.2 | 0.057 | 2.25 | 0.059 | 3.00 | 0.032 | 3.40 |
| 150 | 15 | 0.082 | 1.10 | 0.063 | 2.22 | 0.072 | 2.90 | 0.043 | 2.83 |
| 180 | 18 | 0.102 | 1.05 | 0.081 | 1.90 | 0.077 | 2.70 | 0.048 | 2.62 |
| 220 | 22 | 0.119 | 0.95 | 0.095 | 1.78 | 0.086 | 2.50 | 0.059 | 2.44 |
| 270 | 27 | 0.146 | 0.85 | 0.110 | 1.63 | 0.104 | 2.10 | 0.078 | 2.24 |
| 330 | 33 | 0.183 | 0.76 | 0.135 | 1.32 | 0.133 | 2.00 | 0.056 | 1.88 |
| 390 | 39 | 0.210 | 0.68 | 0.163 | 1.18 | 0.148 | 1.90 | 0.109 | 1.70 |
| 470 | 47 | 0.23 | 0.60 | 0.196 | 1.16 | 0.174 | 1.80 | 0.122 | 1.56 |
| 560 | 56 | 0.305 | 0.55 | 0.230 | 1.10 | 0.216 | 1.62 | 0.145 | 1.39 |
| 680 | 68 | 0.351 | 0.48 | 0.27 | 1.04 | 0.299 | 1.35 | 0.17 | 1.36 |
| 820 | 82 | 0.419 | 0.45 | 0.310 | 0.94 | 0.325 | 1.26 | 0.196 | 1.20 |
| 101 | 100 | 0.520 | 0.40 | 0.38 | 0.84 | 0.403 | 1.17 | 0.230 | 1.09 |
| 121 | 120 | 0.480 | 0.76 | 0.490 | 1.05 | 0.298 | 1.00 | ||
| 151 | 150 | 0.560 | 0.74 | 0.611 | 1.00 | 0.410 | 0.91 | ||
| 181 | 180 | 0.640 | 0.68 | 0.660 | 0.80 | 0.420 | 0.84 | ||
| 221 | 220 | 0.78 | 0.66 | 0.939 | 0.70 | 0.500 | 0.75 | ||
| 271 | 270 | 0.960 | 0.58 | 1.170 | 0.60 | 0.570 | 0.68 | ||
| 331 | 330 | 1.18 | 0.51 | 1.30 | 0.53 | 0.700 | 0.60 | ||
| 391 | 390 | 1.48 | 0.49 | 1.56 | 0.45 | 0.68 | 0.57 | ||
| 471 | 470 | 1.82 | 0.45 | 1.76 | 0.40 | 1.03 | 0.50 | ||
| 561 | 560 | 1.21 | 0.47 | ||||||
| 681 | 680 | 1.52 | 0.43 | ||||||
| 821 | 820 | 1.85 | 0.39 | ||||||
| 102 | 1000 | 2.05 | 0.35 | ||||||
注意:
- 频率测量 L: 1.0 μH ~ 82μH (100KHz/0.25v) 100μH 以上 (1KHz/0.3v) .
- IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| SMT功率电感 (TPSRH-63R/103R/104R/105R) 料号标识 | |||||||||||||||||||||||||||||||||
| TPSRH63R | - | 1R2 | - | M | |||||||||||||||||||||||||||||
 | | | |||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||
